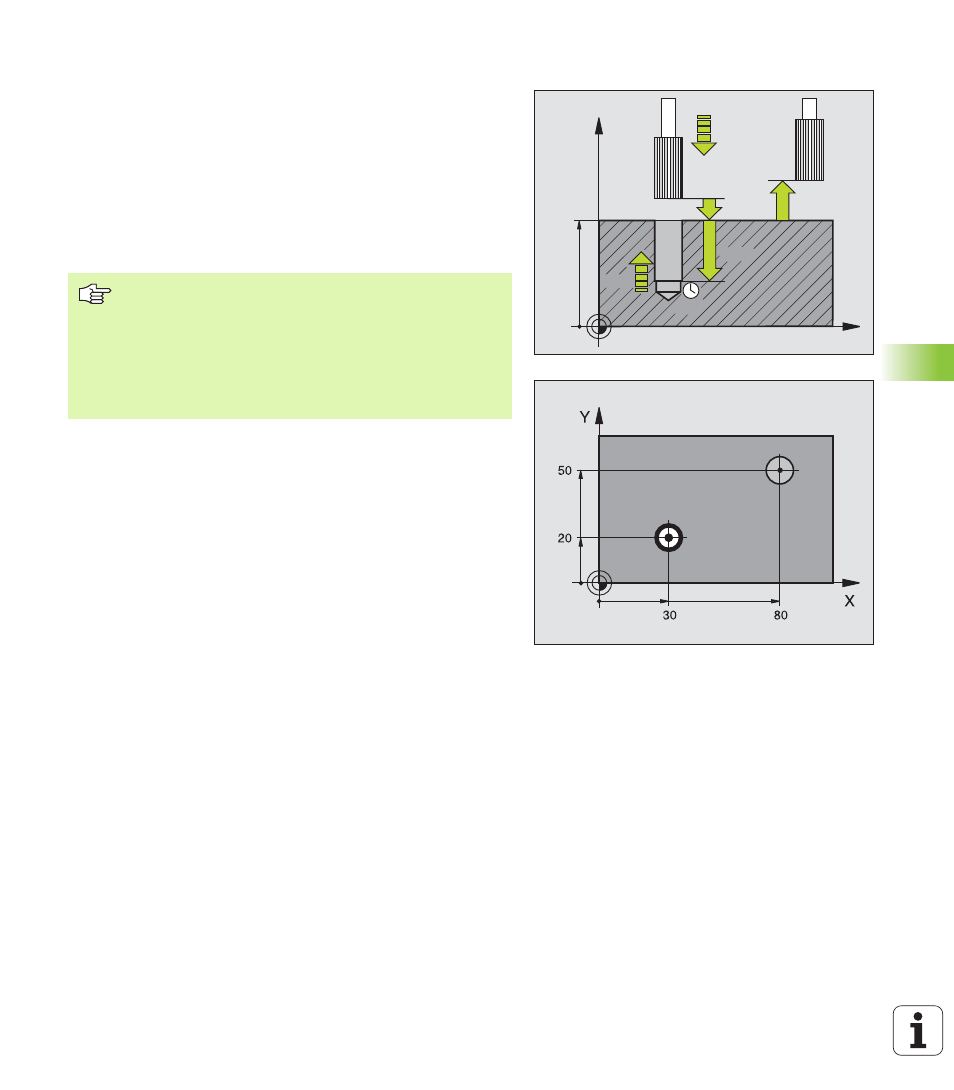

ALESAGE A L'ALESOIR (cycle 201)
1
La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2
Suivant l'avance F introduite, l'outil alèse jusqu'à la profondeur
programmée
3
Au fond du trou, l'outil exécute une temporisation (si celle-ci est
programmée)
4
Pour terminer, la TNC rétracte l'outil suivant l'avance F à la
distance d'approche puis, de là, avec FMAX et – si celui-ci est
programmé – au saut de bride
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez la profondeur = 0,
la TNC n'exécutera pas le cycle.
