292 8 Programmation: Cycles
8.6 Cy
cles SL

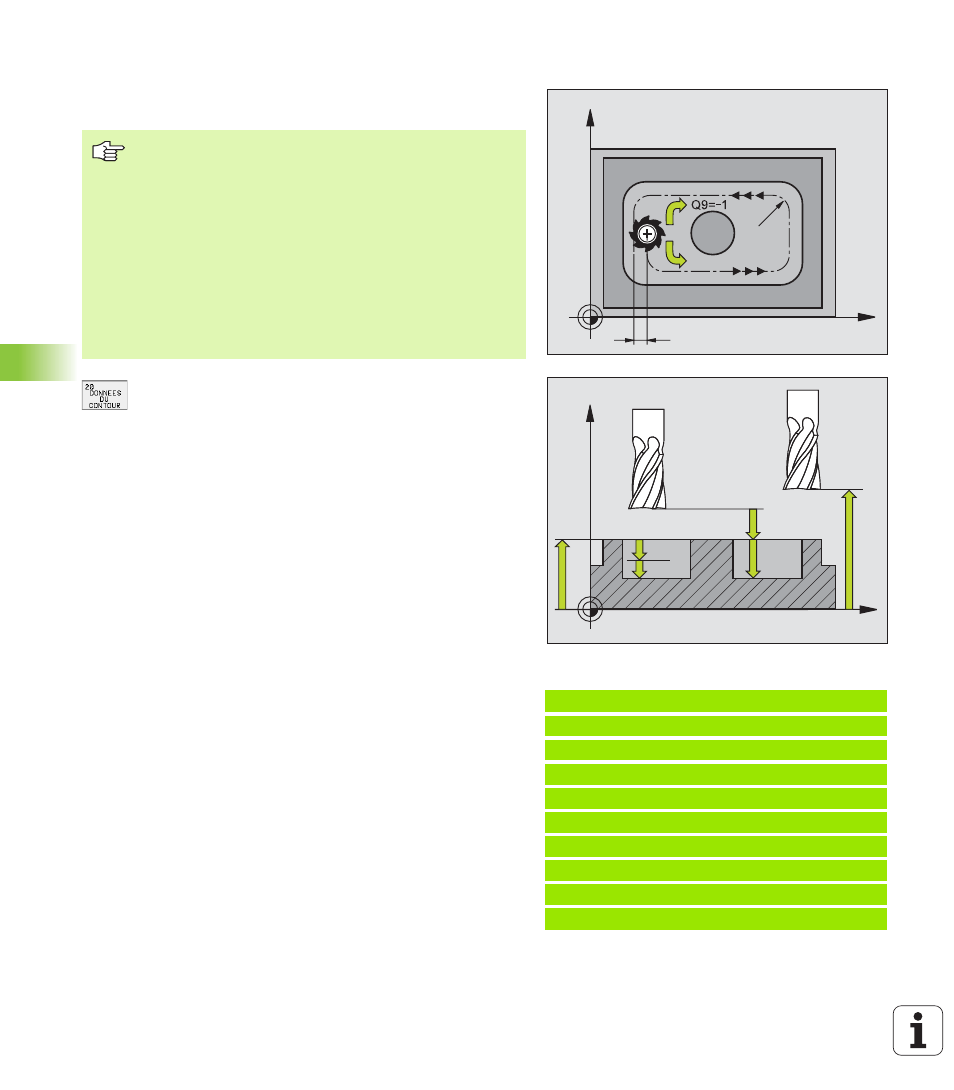

DONNEES DU CONTOUR (cycle 20)
Dans le cycle 20, introduisez les données d'usinage destinées aux
sous-programmes avec contours partiels.
U U U U Profondeur de fraisage Q1 (en incrémental):
Distance entre la surface de la pièce et le fond de la
poche.
U U U U Facteur de recouvrement : Q2 x rayon d'outil donne la
passe latérale k.
U U U U Surépaisseur finition latérale Q3 (en
incrémental): Surépaisseur de finition dans plan
d'usinage.
U U U U Surép. Finition en profondeur Q4 (en incrémental):
Surépaisseur de finition pour la profondeur.
U U U U Coordonnée surface pièce Q5 (en absolu):
Coordonnée absolue de la surface de la pièce
U U U U Distance d'approche Q6 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
U U U U Hauteur de sécurité Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle)
U U U U Rayon interne d'arrondi Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
U U U U Sens de rotation? Sens horaire = -1 Q9: Sens de
l'usinage pour les poches
n sens horaire (Q9 = -1: usinage en opposition pour
poche et îlot)
n sens anti-horaire (Q9 = +1: usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d'usinage lors d'une interruption
du programme et, si nécessaire, les écraser.
Exemple: Séquences CN
57 CYCL DEF 20.0 DONNEES DU CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;CHEMIN DE RECOUVREMENT
Q3=+0.2 ;SUREPAIS. LATERALE
Q4=+0.1 ;SUREP. DE PROFONDEUR
Q5=+30 ;COORD. SURFACE PIECE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+80 ;HAUTEUR DE SECURITE
Q8=0.5 ;RAYON D'ARRONDI
Q9=+1 ;SENS DE ROTATION
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Remarques avant que vous ne programmiez
Le cycle 20 est actif avec DEF, c’est-à-dire qu’il est actif
dès qu’il a été défini dans le programme d’usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle en question.
Les données d’usinage indiquées dans le cycle 20 sont
valables pour les cycles 21 à 24.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q19 comme paramètres de programme.
