Page 97: 6 gr aphisme de pr ogr a mmation
TNC 426, TNC 430 HEIDENHAIN
71
4.6 Gr
aphisme de pr
ogr
a
mmation

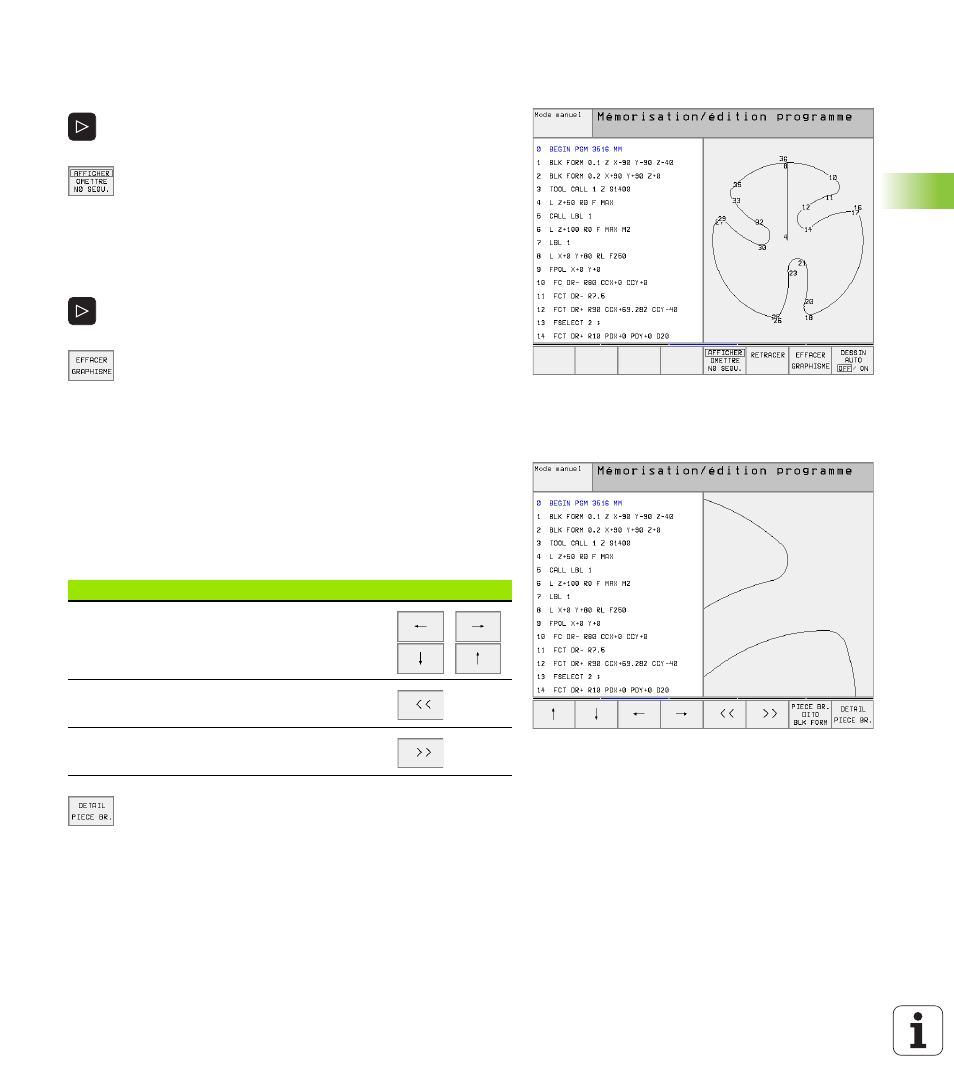

Faire apparaître ou non les numéros de
séquences
U
U
U
U
Commuter le menu de softkeys: cf. figure en haut et
à droite
U
U
U
U
Afficher les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur AFFICHER
U
U
U
U
Omettre les numéros de séquence: Mettre la softkey
AFFICHER OMETTRE NO SEQU. sur OMETTRE
Effacer le graphisme
U
U
U
U
Commuter le menu de softkeys: cf. figure en haut et
à droite
U
U
U
U
Effacer le graphisme: appuyer sur la softkey EFFACER
GRAPHISME
Agrandissement ou réduction de la projection
Vous pouvez vous-même définir la projection d’un graphisme.
Sélectionner avec un cadre la projection pour l’agrandissement ou la
réduction.
U
U
U
U
Sélectionner le menu de softkeys pour l’agrandissement/réduction
de la projection (deuxième menu, cf. figure de droite, au centre)
Vous disposez des fonctions suivantes:
U
U
U
U
Avec la softkey DETAIL PIECE BRUTE, valider la zone
sélectionnée
La softkey PIECE BR. DITO BLK FORM vous permet de rétablir la
projection d'origine.
Fonction
Softkey
Afficher le cadre et le décaler. Pour décaler,
maintenir enfoncée la softkey désirée
Diminuer le cadre – pour réduire, maintenir
softkey enfoncée
Agrandir le cadre – pour agrandir, maintenir
softkey enfoncée
