TNC 426, TNC 430 HEIDENHAIN 183
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e

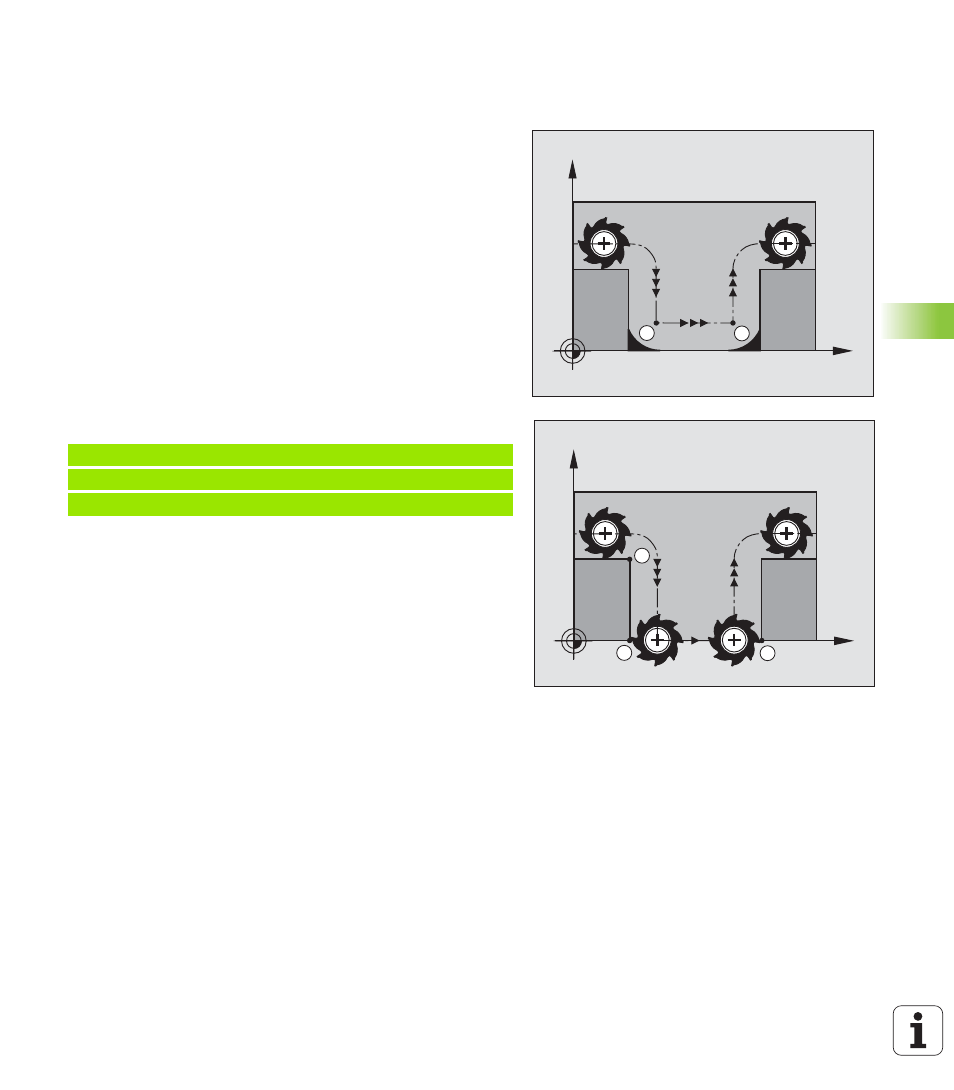

Usinage complet d’angles de contour ouverts:
M98
Comportement standard
Aux angles internes, la TNC calcule le point d’intersection des
trajectoires de la fraise et déplace l’outil à partir de ce point, dans la
nouvelle direction.
Lorsque le contour est ouvert aux angles, l'usinage est alors
incomplet:
Comportement avec M98
Avec M98, la TNC déplace l'outil jusqu'à ce que chaque point du
contour soit réellement usiné:
Effet
M98 n'est active que dans les séquences de programme où elle a été
programmée.
M98 devient active en fin de séquence.
Exemple de séquences CN
Aborder les uns après les autres les points 10, 11 et 12 du contour:
Facteur d’avance pour plongées: M103
Comportement standard
La TNC déplace l’outil suivant l’avance précédemment programmée et
indépendamment du sens du déplacement.
Comportement avec M103
La TNC réduit l’avance de contournage lorsque l’outil se déplace dans
le sens négatif de l’axe d’outil. L’avance de plongée FZMAX est
calculée à partir de la dernière avance programmée FPROG et d’un
facteur F%:
FZMAX = FPROG x F%
Introduire M103
Lorsque vous introduisez M103 dans une séquence de
positionnement, la TNC poursuit le dialogue et réclame le facteur F.
Effet
M103 devient active en début de séquence.
Pour annuler M103: reprogrammer M103 sans facteur
10 L X ... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S S
X
Y
11 12
10
