TNC 426, TNC 430 HEIDENHAIN 297
8.6 Cy
cles SL

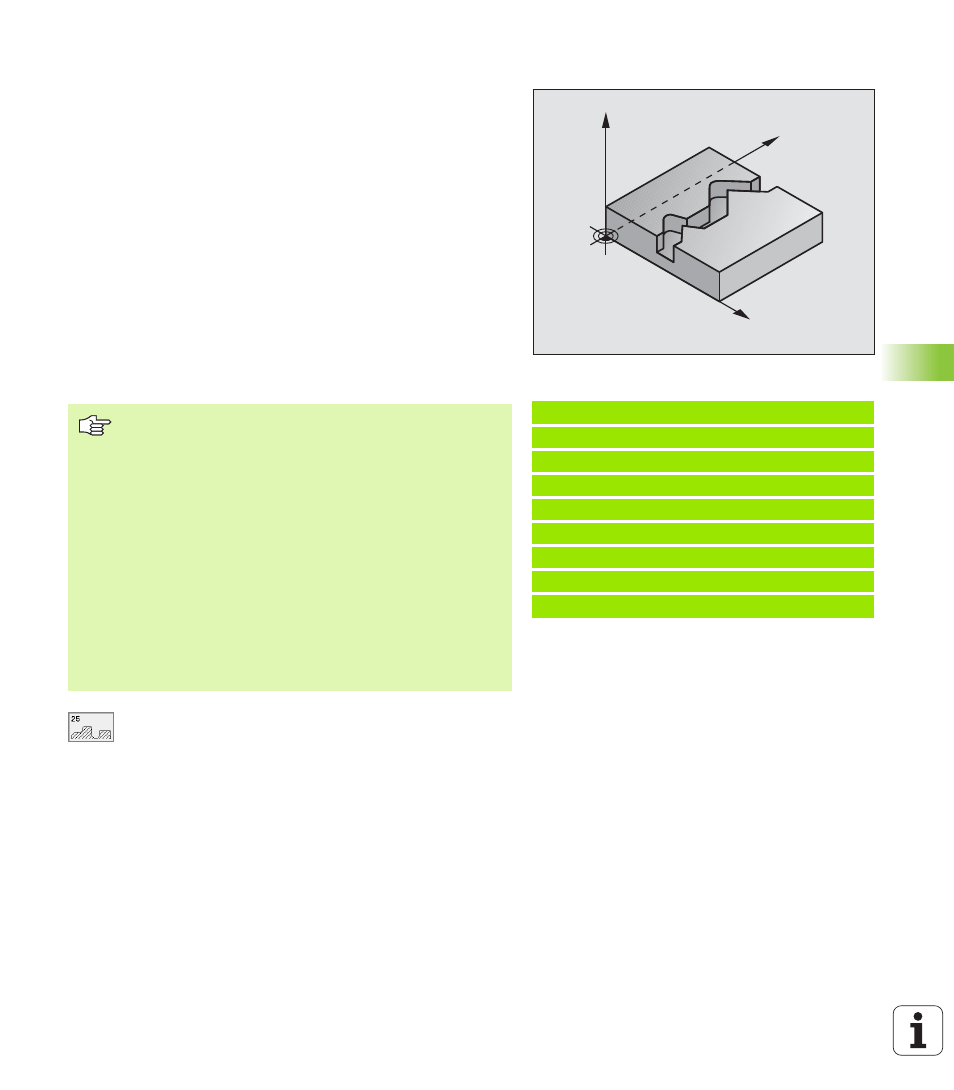

TRACE DE CONTOUR (cycle 25)
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“: Le début et la fin du contour ne coïncident pas.
Le cycle 25 TRACE DE CONTOUR présente des avantages
considérables par rapport à l’usinage d’un contour ouvert à l’aide de
séquences de positionnement:
n
La TNC contrôle l'usinage au niveau des contres-dépouilles et
endommagements du contour. Vérification du contour avec le
graphisme de test
n
Si le rayon d’outil est trop grand, il convient éventuellement d'usiner
une nouvelle fois le contour aux angles internes
n
L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même si les contours sont inversés
en image miroir
n Sur plusieurs passes, la TNC peut déplacer l'outil dans un sens ou
dans l'autre: La durée d'usinage s'en trouve ainsi réduite
n Vous pouvez introduire des surépaisseurs afin de réaliser l’ébauche
et la finition en plusieurs passes
U U U U Profondeur de fraisage Q1 (en incrémental):
Distance entre la surface de la pièce et le fond du
contour
U U U U Surépaisseur finition latérale Q3 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage
U U U U Coordonnée surface pièce Q5 (en absolu):
Coordonnée absolue de la surface de la pièce par
rapport au point zéro pièce
U U U U Hauteur de sécurité Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire entre l'outil et la pièce;
position de retrait de l'outil en fin de cycle
Exemple: Séquences CN
62 CYCL DEF 25.0 TRACE DU CONTOUR
Q1=-20 ;PROFONDEUR FRAISAGE
Q3=+0 ;SUREPAIS. LATERALE
Q5=+0 ;COORD. SURFACE PIECE
Q7=+50 ;HAUTEUR DE SECURITE
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGEE PROF.
Q12=350 ;AVANCE FRAISAGE
Q15=-1 ;MODE FRAISAGE
Y
X
Z
Remarques avant que vous ne programmiez
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
La TNC ne prend en compte que le premier label du cycle
14 CONTOUR.
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 256
séquences linéaires.
Le cycle 20 DONNEES DU CONTOUR n'est pas
nécessaire.
Les positions incrémentales programmées directement
après le cycle 25 se réfèrent à la position de l’outil en fin
de cycle
