TNC 426, TNC 430 HEIDENHAIN 151
6.5 Cont
our
nag
e
s – Coor
données polair
es
6.5 Contournages – Coordonnées
polaires
Sommaire
Les coordonnées polaires vous permettent de définir une position
avec un angle PA et une distance PR par rapport à une pôle CC défini
précédemment (cf. „Principes de base”, page 158).
Les coordonnées polaires sont intéressantes à utiliser pour:
n les positions sur des arcs de cercle
n les plans avec données angulaires (ex. cercles de trous)

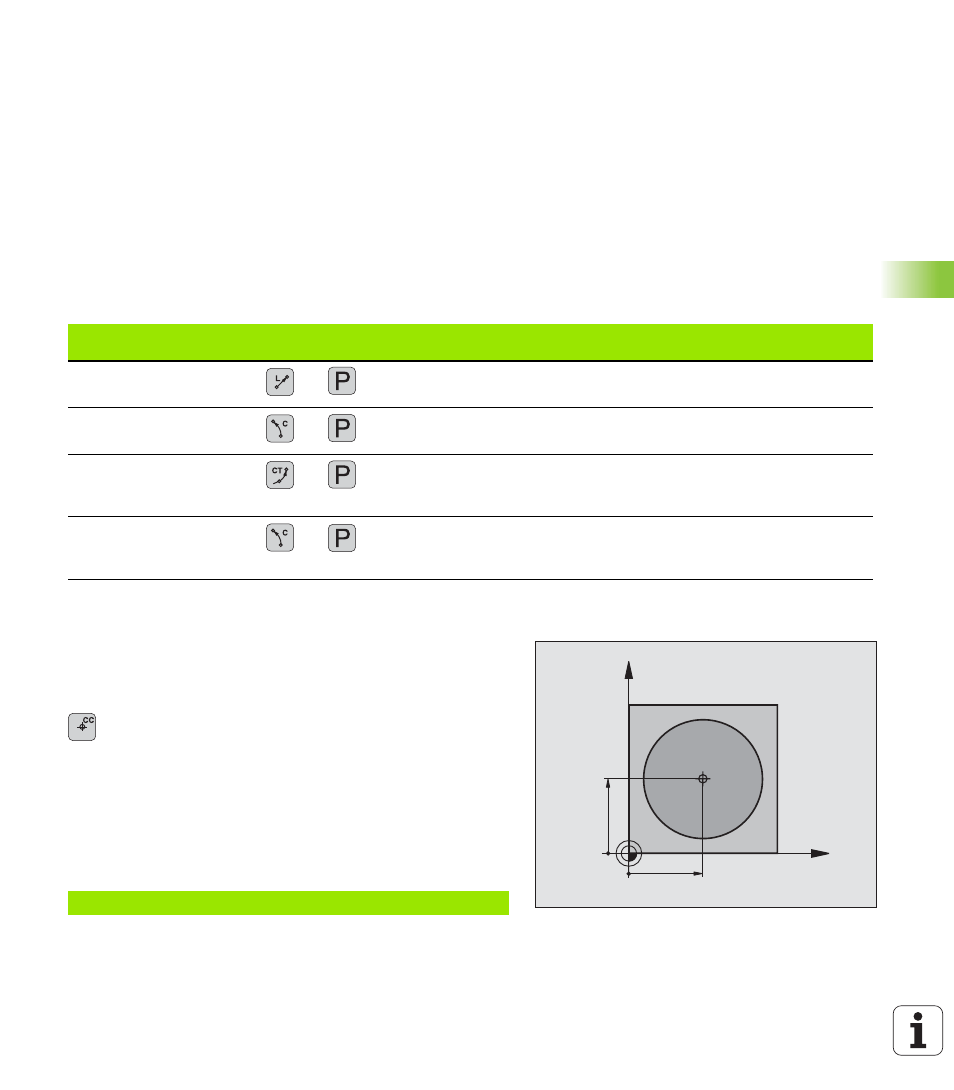

Sommaire des contournages avec coordonnées polaires
Origine des coordonnées polaires: pôle CC
Avant d’indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à n’importe quel endroit du programme d’usinage.
Pour définir le pôle, procédez de la même manière que pour la
programmation du centre de cercle CC.
U U U U Coordonnées CC: introduire les coordonnées
cartésiennes pour le pôle ou
pour prendre en compte la dernière position
programmée: ne pas introduire de coordonnées.
Définir le pôle CC avant de programmer les
coordonnées polaires. Ne programmer le pôle CC
qu'en coordonnées cartésiennes. Le pôle CC reste
actif jusqu'à ce que vous programmiez un nouveau
pôle CC.
Exemple de séquences CN
Fonction
Touche de
contournage
Déplacement de l’outil Données nécessaires
Droite LP + Droite Rayon polaire du point final de la
droite
Arc de cercle CP + Traj. circ. autour centre de cercle/
pôle CC vers pt final arc de cercle Angle polaire du point final du
cercle, sens de rotation
Arc de cercle CTP + Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour précédent Rayon polaire, angle polaire du
point final du cercle
Trajectoire hélicoïdale
(hélice) + Conjonction d’une trajectoire
circulaire et d’une droite Rayon polaire, angle polaire du
point final du cercle, coordonnée
point final dans l’axe d’outil
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
