TNC 426, TNC 430 HEIDENHAIN 153
6.5 Cont
our
nag
e
s – Coor
données polair
es

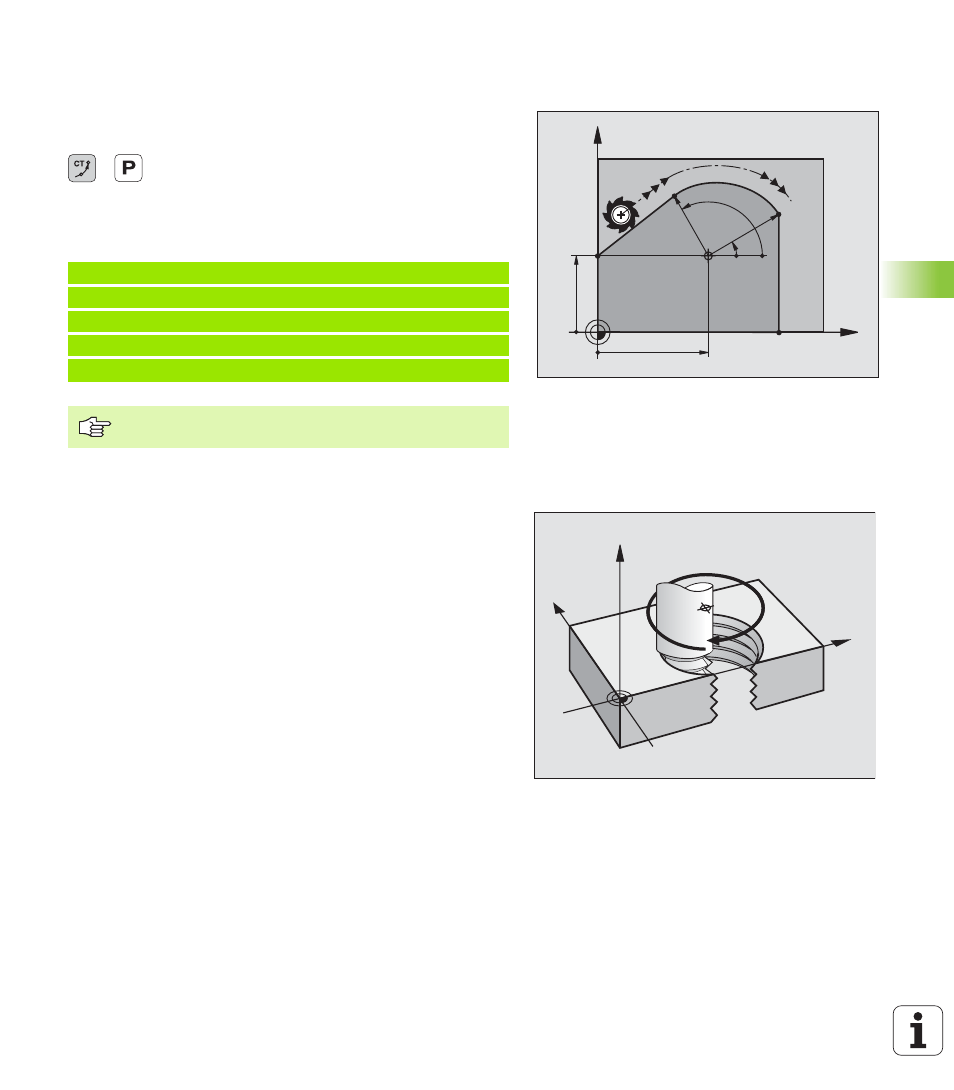

Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
U U U U Rayon polaire PR : distance entre le point final de la
trajectoire circulaire et le pôle CC
U U U U Angle polaire PA : position angulaire du point final de
la trajectoire circulaire
Exemple de séquences CN
Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la conjonction d’une trajectoire circulaire
et d’un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu’en coordonnées polaires.
Applications
n Taraudage et filetage avec grands diamètres
n Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale de
l’angle total parcouru par l’outil sur la trajectoire hélicoïdale ainsi que
de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n’est pas le centre du cercle de contour!
X
Y
40
35
CC
30°
120°
R30 R25
Nb de rotations n Longueur du filet + dépassement de
course en début et fin de filet
Hauteur totale h Pas de vis P x nombre de rotations n
Angle total
incrémental IPA Nombre de rotations x 360° + angle pour
début du filet + angle pour dépassement de
course
Coordonnée initiale Z Pas de vis P x (rotations + dépassement
course en début de filet)
Y
X
Z
CC
