TNC 426, TNC 430 HEIDENHAIN 141
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

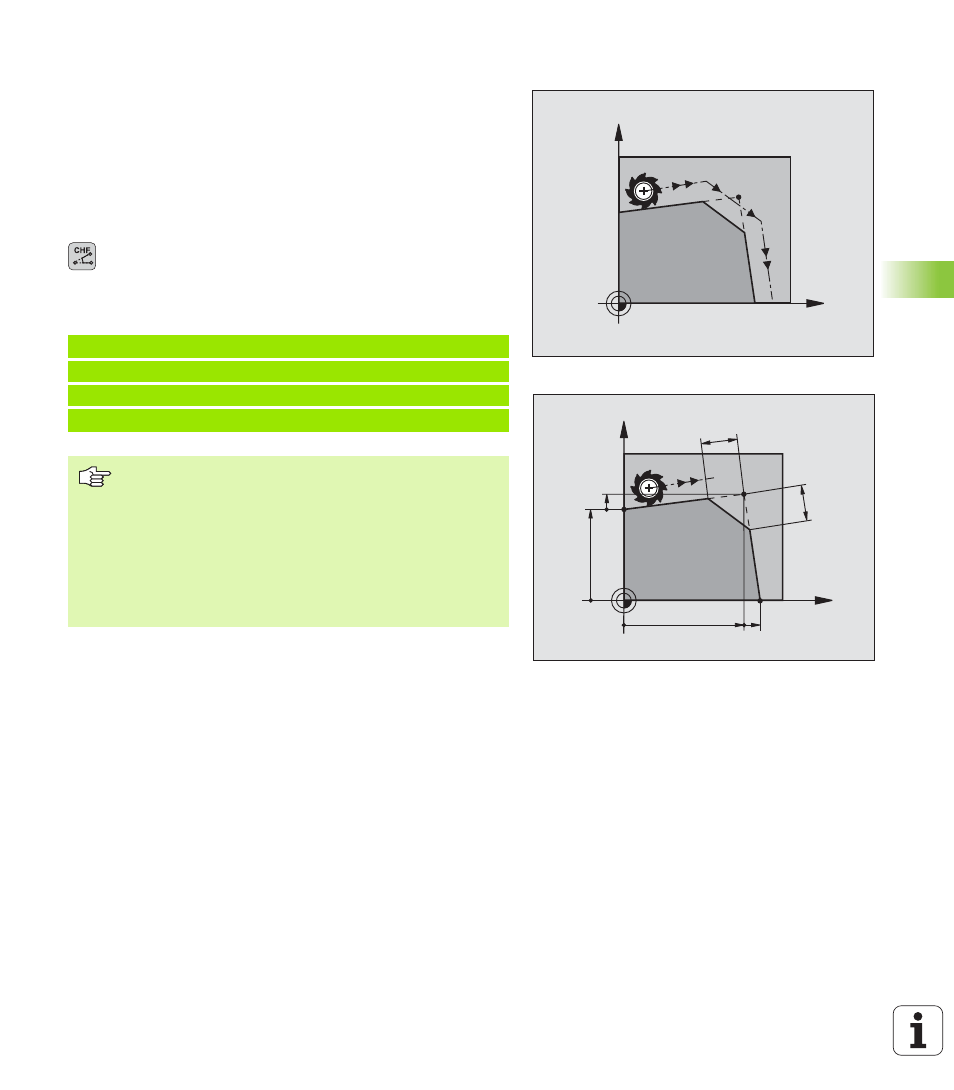

Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
n Dans les séquences linéaires précédant et suivant la séquence CHF,
programmez les deux coordonnées du plan dans lequel le chanfrein
doit être exécuté
n La correction de rayon doit être identique avant et après la séquence
CHF
n Le chanfrein doit pouvoir être usiné avec l’outil actuel
U U U U Longueur chanfrein : Longueur du chanfrein
Si nécessaire:
U U U U Avance F (n'agit que dans la séquence CHF)
Exemple de séquences CN
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contour ne doit pas débuter par une séquence CHF.
Un chanfrein ne peut être exécuté que dans le plan
d’usinage.
Le coin sectionné par le chanfrein ne sera pas abordé.
Une avance programmée dans une séquence CHF n'est
active que dans cette séquence. Par la suite, c'est
l'avance active avant la séquence CHF qui redevient
active.
X
Y
X
Y
40
12 30
5
12
5
