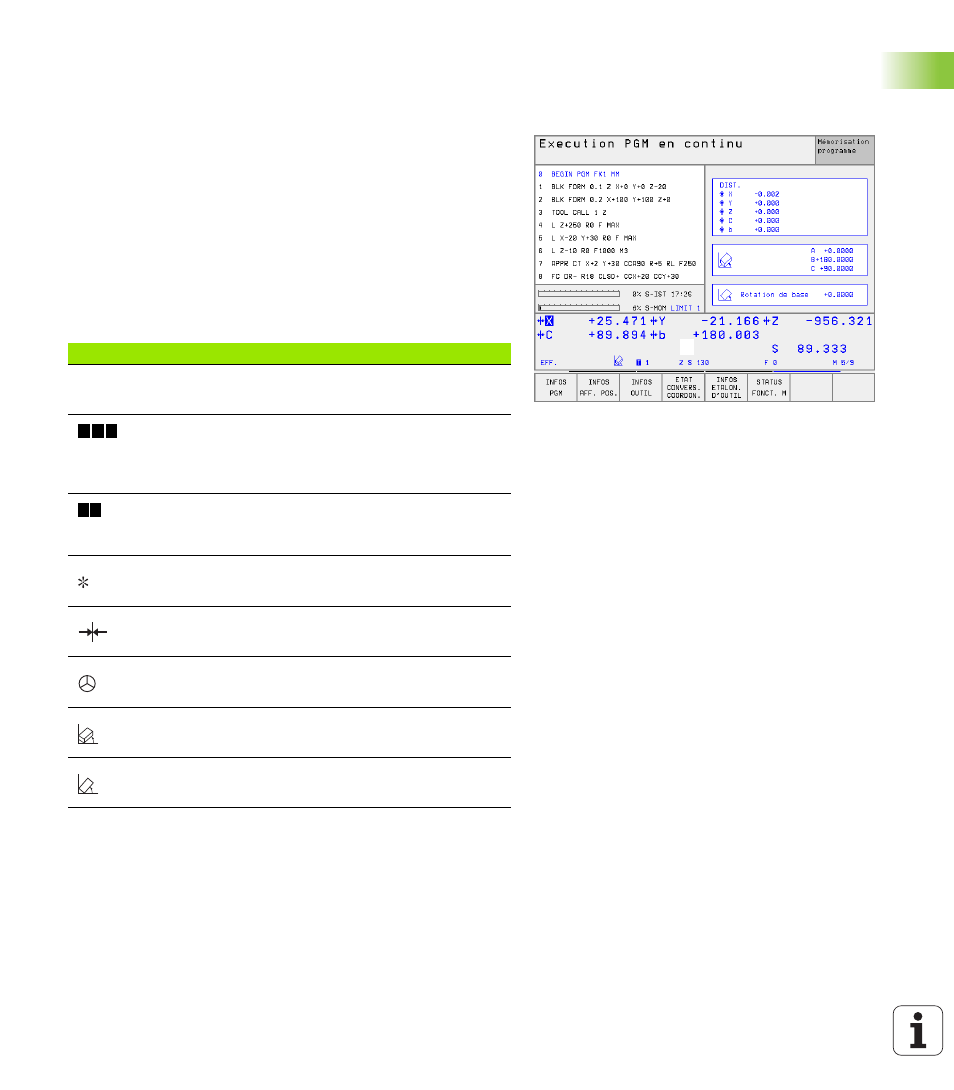

1.4 Affichages d'état
Affichage d'état „général“
L'affichage d'état général 1 vous informe de l'état actuel de la
machine. Il apparaît automatiquement dans les modes de
fonctionnement
n Exécution de programme pas à pas et Exécution de programme en
continu tant que l'on n'a pas sélectionné exclusivement
„graphisme“ ainsi qu'en mode
n Positionnement avec introduction manuelle.
En modes de fonctionnement Manuel et Manivelle électronique,
l'affichage d'état apparaît dans la grande fenêtre.
Informations délivrées par l'affichage d'état
Symbole Signification
Coordonnées effectives ou nominales de la position
actuelle
Axes machine; la TNC affiche les axes auxiliaires en
minuscules. La succession et le nombre des axes
affichés sont définis par le constructeur de votre
machine. Consultez le manuel de votre machine.
L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F et fonction auxiliaire active M
Exécution de programme lancée
Axe verrouillé
L'axe peut être déplacé à l'aide de la manivelle
Les axes sont déplacés dans le plan d'usinage incliné
Les axes sont déplacés en tenant compte de la
rotation de base
1 1
EFF
X Y Z
F S M
