TNC 426, TNC 430 HEIDENHAIN 431
12.5 Int
e
rf
ace Ether
n
et
12.5 Interface Ethernet
Introduction
En option, vous pouvez équiper la TNC d'une carte Ethernet pour relier
la commande en tant que client à votre réseau. La TNC transfère les
données par la carte Ethernet en protocoles TCP/IP (Transmission
Control Protocol/Internet Protocol) et grâce au système NFS (Network
File System). TCP/IP et NFS sont mis en oeuvre particulièrement dans
les systèmes UNIX; ceci permet donc généralement d'intégrer la TNC
dans l'univers UNIX sans avoir recours à un logiciel supplémentaire.
L'environnement PC équipé de systèmes d'exploitation Microsoft
travaille également pour la mise en réseau avec TCP/IP mais pas avec
NFS. Vous avez donc besoin d'un logiciel supplémentaire pour relier la
TNC à un réseau de PC. Pour les systèmes d'exploitation Windows 95,
Windows 98 et Windows NT 4.0, HEIDENHAIN recommande le
logiciel-réseau CimcoNFS for HEIDENHAIN que vous pouvez
commander soit séparément, soit en même temps que la carte
interface Ethernet pour la TNC:
Installation de la carte Ethernet
Possibilités de raccordement
Vous pouvez relier à votre réseau la carte Ethernet de la TNC par le
raccordement RJ45 (X26,10BaseT). Le raccordemente est séparés
galvaniquement de l'électronique de la commande.
Raccordement RJ45 X26 (10BaseT)
Pour le raccordement 10Base2, utilisez un câble Twisted Pair pour
relier la TNC à votre réseau.
Article Référence HEIDENHAIN
Seulement le logiciel
CimcoNFS pour HEIDENHAIN 339 737-01
Carte Ethernet et logiciel
CimcoNFS pour HEIDENHAIN 293 890-73
Avant d'installer la carte Ethernet, mettre la TNC et la
machine hors tension!
Consultez les remarques indiquées dans les Instructions
de montage jointes à la carte Ethernet!
La longueur de câble max. entre la TNC et un nœud
de jonction est de 00 m max. avec câble non blindé et de
400 m avec câble blindé.

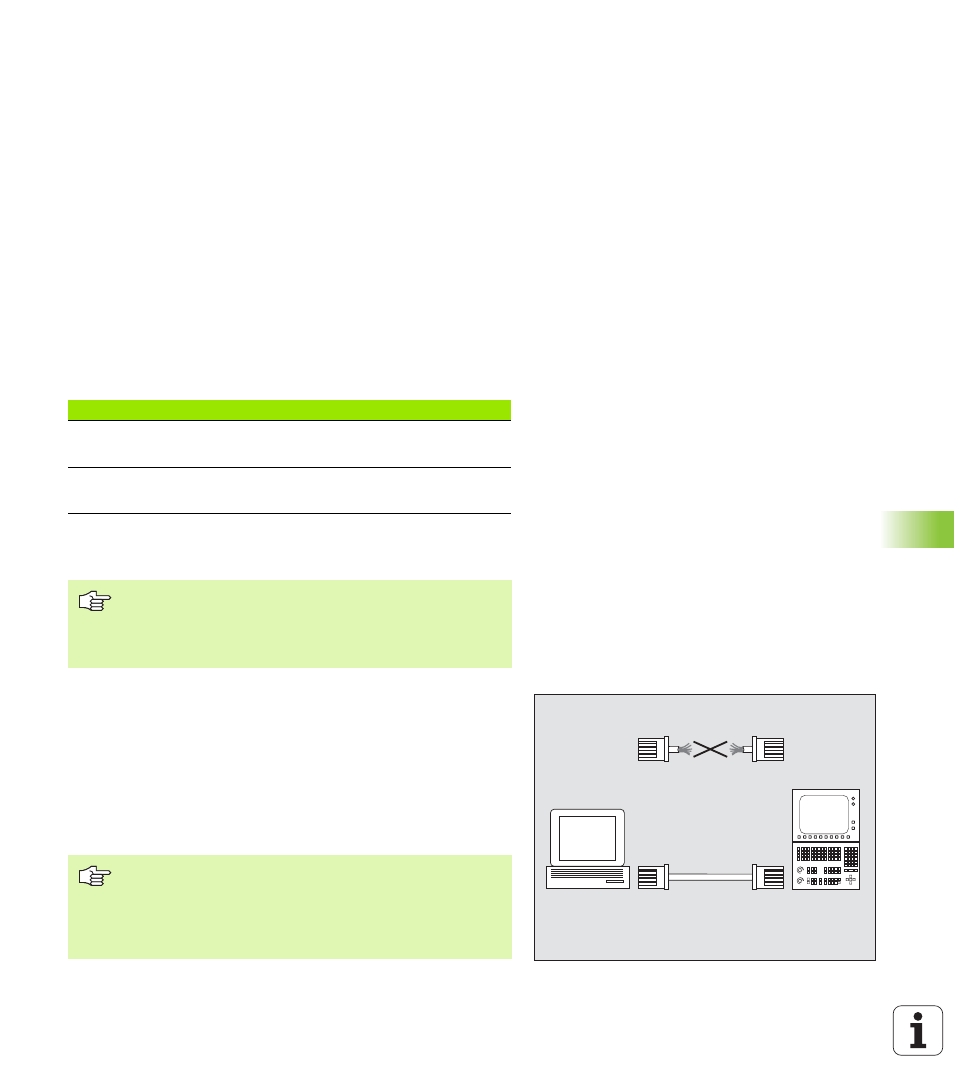

Si vous reliez la TNC directement à un PC, vous devez
utiliser un câble croisé.
PC
TNC
10BaseT
