80 4 Programmation: Principes de base, gestion de fichiers, aides à la programmation, gestion de palettes
4.12 g
e
stion de palet
tes

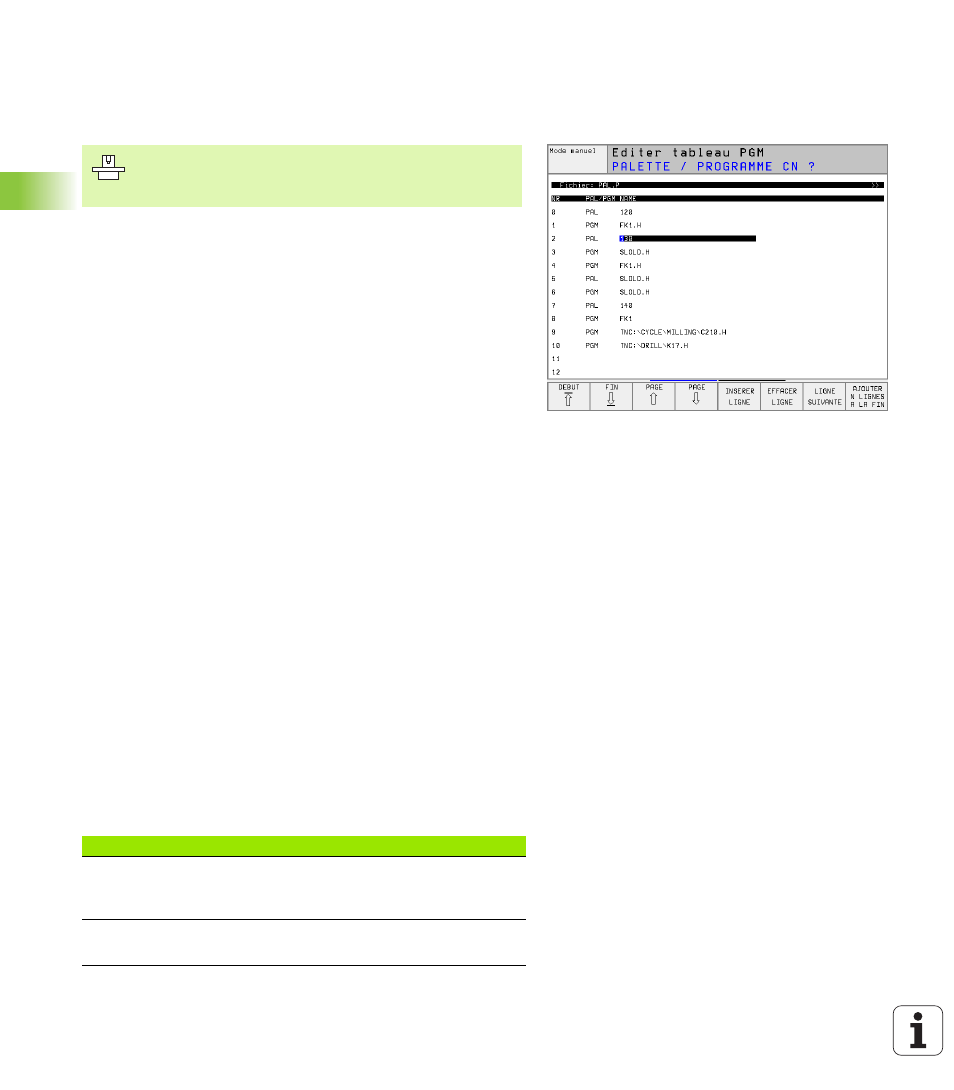

4.12 gestion de palettes
Utilisation
Les tableaux de palettes sont utilisés sur centres d’usinage équipés
de changeurs de palettes: Pour les différentes palettes, le tableau de
palettes appelle les programmes d'usinage qui lui appartiennent et
active les décalages de points zéro ou les tableaux de points zéro
correspondants.
Vous pouvez également utiliser les tableaux de palettes pour exécuter
les uns à la suite des autres différents programmes comportant
différents points de référence.
Les tableaux de palettes contiennent les données suivantes:
n
PAL/PGM (introduction impérative):
identification de la palette ou du programme CN (sélectionner avec
la touche ENT ou NO ENT)
n
NAME (introduction impérative):
nom de la palette ou du programme. C'est le constructeur de la
machine qui définit le nom des palettes (consulter le manuel de la
machine). Les noms de programmes doivent être mémorisés dans
le même répertoire que celui du tableau de palettes. Sinon, il vous
faut introduire le chemin d'accès complet
n
DATUM (introduction facultative):
Nom du tableau de points zéro. Les tableaux des tableaux de points
zéro doivent être mémorisés dans le même répertoire que celui du
tableau de palettes. Sinon, il vous faut introduire le chemin d'accès
complet pour le tableau de points zéro. Vous pouvez activer les
points zéro à partir du tableau de points zéro dans le programme CN
à l'aide du cycle 7 POINT ZERO
n
X, Y, Z (introduction facultative, autres axes possibles):
Pour les noms de palettes, les coordonnées programmées se
réfèrent au point zéro machine. Pour les programmes CN, les
coordonnées programmées se réfèrent au point zéro de palette.
Ces données écrasent le dernier point de référence initialisé en
mode Manuel. Vous pouvez réactiver le dernier point de référence
initialisé en utilisant la fonction auxiliaire M104. Avec la touche
„Prise en compte de position effective“, la TNC affiche une fenêtre
dans laquelle vous pouvez faire inscrire par la TNC différents points
comme point de référence (cf. tableau suivant):
La gestion de palettes est une fonction qui dépend de la
machine. L'étendue des fonctions standard est décrite ci-
après. Consultez également le manuel de votre machine.
Position Signification
Valeurs
effectives Inscrire les coordonnées de la dernière position
actuelle de l'outil se référant au système de
coordonnées actif
Valeurs de réf. Inscrire les coordonnées de position en cours de
l'outil se référant au point zéro machine
