TNC 426, TNC 430 HEIDENHAIN 27
2.5 Inclinaison du plan d'usinag
e

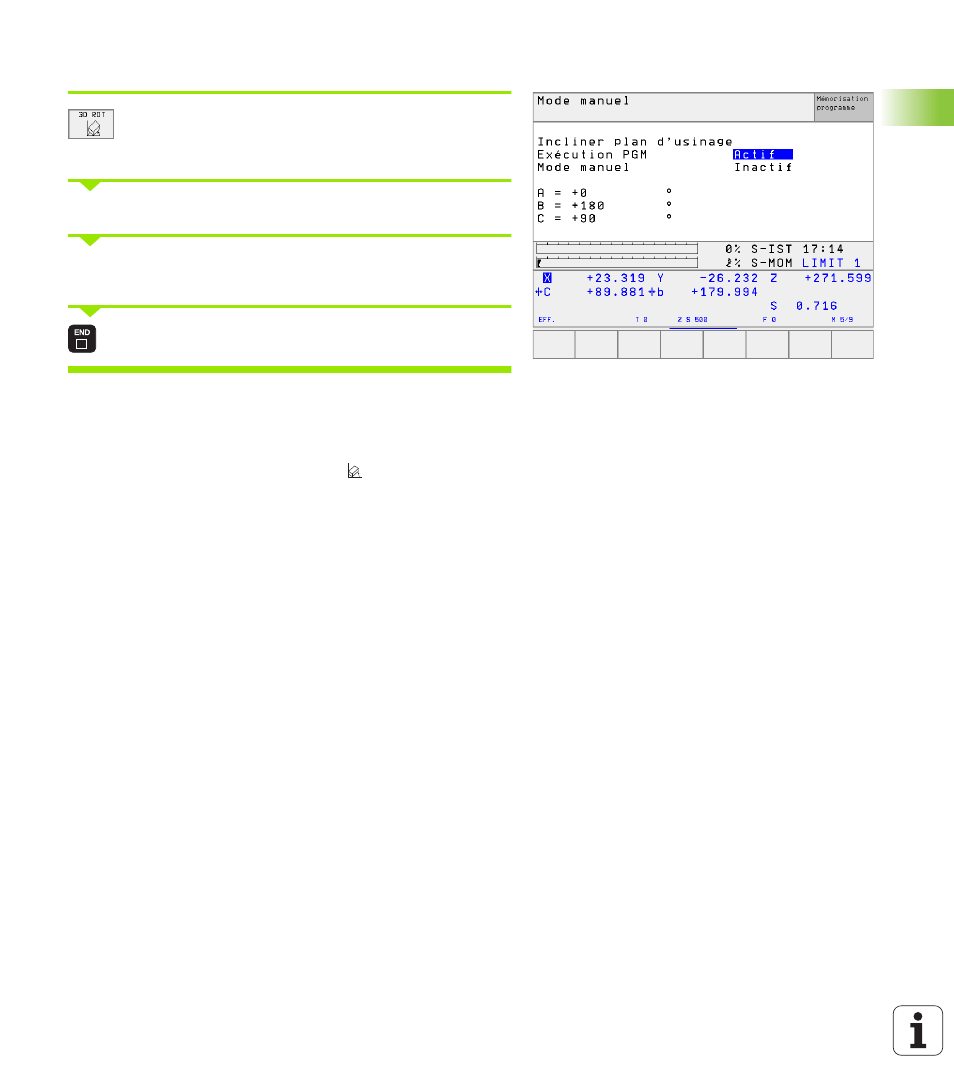

Activation de l'inclinaison manuelle
Sélectionner l'inclinaison manuelle: softkey 3D ROT.
Les sous-menus peuvent être maintenant
sélectionnés avec les touches fléchées
Introduire l'angle d'inclinaison
Dans le menu Inclinaison du plan d'usinage, mettez le mode choisi sur
Actif: Sélectionner le menu, valider avec la touche ENT.
Achever l'introduction des données: touche END
Pour désactiver la fonction, mettez sur Inactif les modes souhaités
dans le menu Inclinaison du plan d'usinage.
Si la fonction Inclinaison du plan d'usinage est active et si la TNC
déplace les axes de la machine en fonction des axes inclinés,
l'affichage d'état fait apparaître le symbole
.
Si vous mettez sur Actif la fonction Inclinaison du plan d'usinage pour
le mode Exécution de programme, l'angle d'inclinaison inscrit au
menu est actif dès la première séquence du programme d'usinage qui
doit être exécuté. Si vous utilisez dans le programme d'usinage le
cycle 19 PLAN D'USINAGE, les valeurs angulaires définies dans le cycle
sont actives (à partir de la définition du cycle). Les valeurs angulaires
inscrites au menu sont écrasées par les valeurs appelées.
