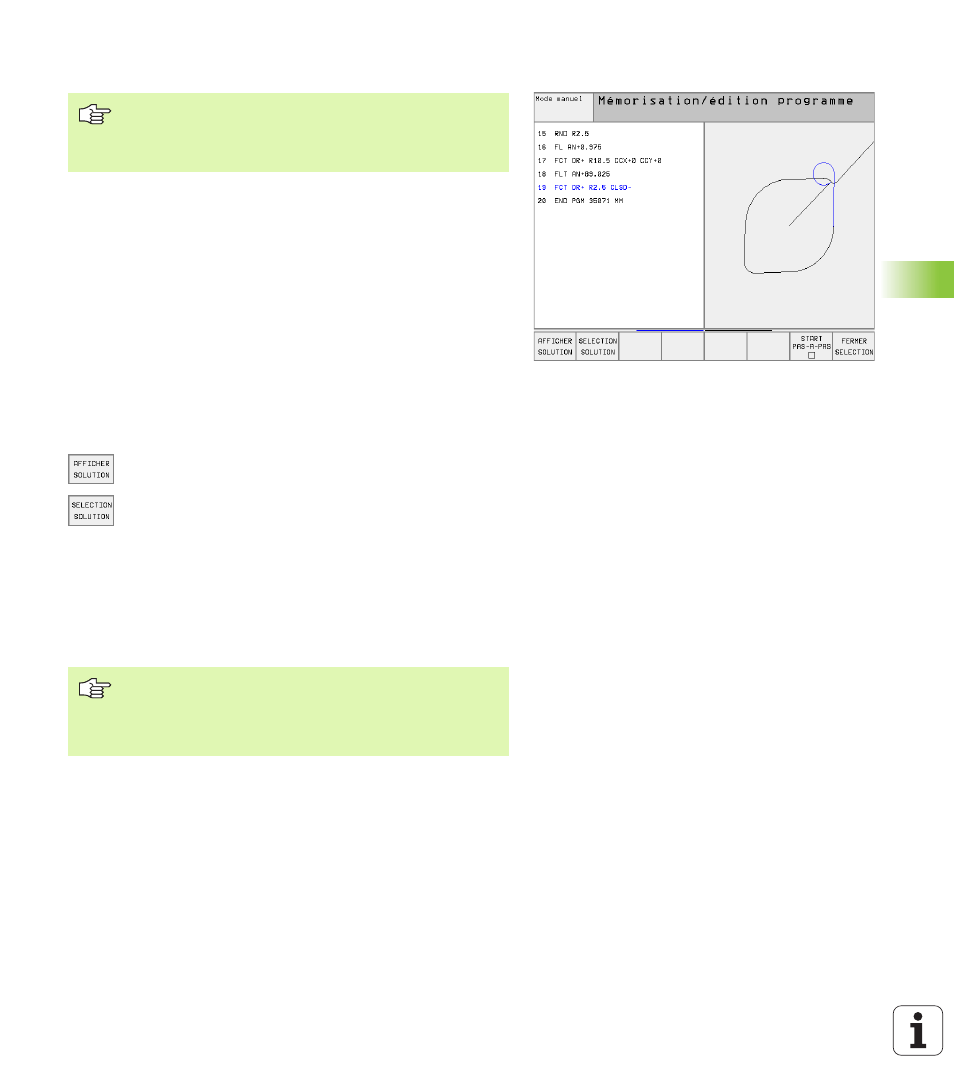

Graphisme de programmation FK

Souvent, lorsque les indications de coordonnées sont incomplètes, le
contour d’une pièce n’est pas défini clairement. La TNC affiche alors
les différentes solutions à l’aide du graphisme FK; il ne vous reste plus
qu’à sélectionner la solution correcte. Le graphisme FK représente le
contour de la pièce en plusieurs couleurs:

Lorsque les données donnent lieu à plusieurs solutions et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:

U

U

U

U

Appuyer sur la softkey AFFICHER SOLUTION jusqu'à

ce que l'élément de contour soit affiché correctement

U

U

U

U

L'élément de contour affiché correspond au plan: le

définir avec la softkey SELECTION SOLUTION

Il est souhaitable que vous définissiez aussi vite que possible avec
SELECTION SOLUTION les éléments de contour en vert afin de
restreindre la multiplicité de solutions pour les éléments de contour
suivants.

Si vous ne désirez pas définir tout de suite un contour affiché en vert,
appuyez sur la softkey ACHEVER SELECTION pour poursuivre le
dialogue FK.

Pour pouvoir utiliser le graphisme avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(cf. „Exécution de programme en continu et Exécution de
programme pas à pas”, page 8)

blanc

L’élément de contour est clairement défini

vert

Les données introduites donnent lieu à plusieurs
solutions; sélectionnez la bonne

rouge

Les données introduites ne suffisent pas encore pour
définir l’élément de contour; introduisez d’autres
données

Le constructeur de votre machine peut choisir d’autres
couleurs pour le graphisme FK.

Les séquences CN d’un programme appelé avec PGM
CALL sont affichées par la TNC dans une autre couleur.
