Vitesse d'avance aux arcs de cercle: M109/
M110/M111
Comportement standard
La vitesse d’avance programmée se réfère à la trajectoire du centre de
l’outil.
Comportement sur les arcs de cercle avec M109
Lorsque la TNC usine l’intérieur et l’extérieur des arcs de cercle,
l’avance reste constante à la dent de l’outil.
Comportement sur les arcs de cercle avec M110
L’avance ne reste constante que lorsque la TNC usine l’intérieur des
arcs de cercle. Lors de l'usinage externe d'un arc de cercle, il n'y a pas
d'équilibrage de l'avance.
Effet
M109 et M110 deviennent actives en début de séquence.
Pour annuler M109 et M110, introduisez M111.
Pré-calcul d'un contour avec correction de rayon
(LOOK AHEAD): M120
Comportement standard
Lorsque le rayon d’outil est supérieur à un élément de contour qui doit
être usiné avec correction de rayon, la TNC interrompt l'exécution du
programme et affiche un message d’erreur. M97 (cf. „Usinage de
petits éléments de contour: M97” à la page 182): M97“ évite le
message d'erreur mais provoque une marque de dépouille et décale
en outre le coin.
Si le contour comporte des contre-dépouilles, la TNC endommage
celui-ci.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention des
contre-dépouilles et dépouilles. Elle effectue un pré-calcul de la
trajectoire de l’outil à partir de la séquence actuelle. Les endroits où le
contour pourrait être endommagé par l'outil restent non usinés

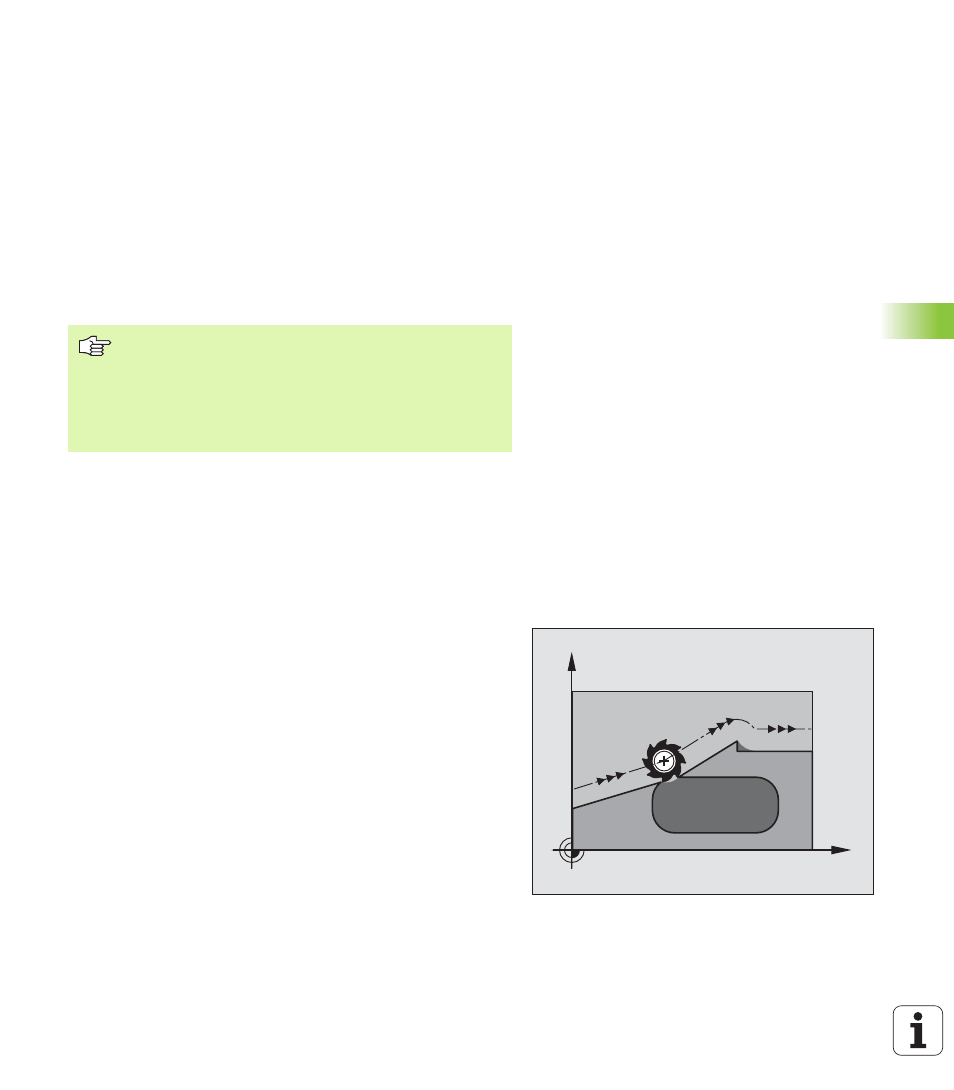

(représentation en gris sombre sur la figure de droite). Vous pouvez
également utiliser M120 pour attribuer une correction de rayon d'outil
à des données ou données de digitalisation créées sur un support
externe de données. De cette manière, les écarts par rapport au rayon
d'outil théorique sont compensables.
M110 agit également pour l'usinage interne d'arcs de
cercle avec les cycles de contournage. Si vous définissez
M109 ou M110 avant d'avoir appelé un cycle d'usinage,
l'adaptation de l'avance agit également sur les arcs de
cercle à l'intérieur des cycles d'usinage. A la fin d'un cycle
d'usinage ou si celui-ci a été interrompu, la dernière
situation est rétablie.
X
Y
