TNC 426, TNC 430 HEIDENHAIN 257
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

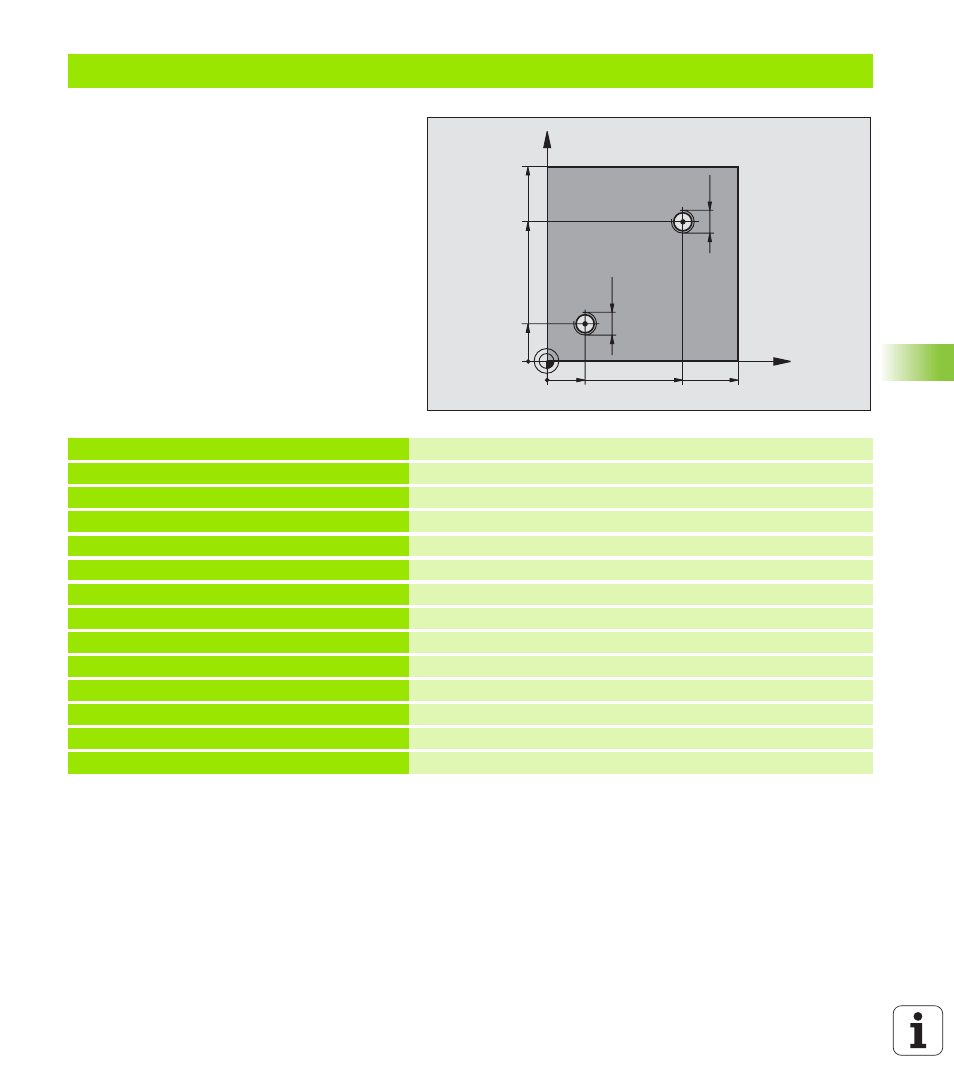

Exemple: Cycles de perçage
Déroulement du programme
n Programmer le cycle de perçage dans le
programme principal
n Programmation de l'usinage dans le sous-
programme, cf. „Sous-programmes”, page 347
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Définition de l'outil
4 TOOL CALL 1 Z S100 Appel d'outil
5 L Z+250 R0 F MAX Dégager l'outil
6 CYCL DEF 18.0 FILETAGE Définition du cycle Filetage
7 CYCL DEF 18,1 PROF. +30
8 CYCL DEF 18.2 PAS -1,75
9 L X+20 Y+20 R0 F MAX Aborder le trou 1
10 CALL LBL 1 Appeler le sous-programme 1
11 L X+70 Y+70 R0 F MAX Aborder le trou 2
12 CALL LBL 1 Appeler le sous-programme 1
13 L Z+250 R0 F MAX M2 Dégager l’outil, fin du programme principal
X
Y
20
20
100
100
70
70
M12
M12
