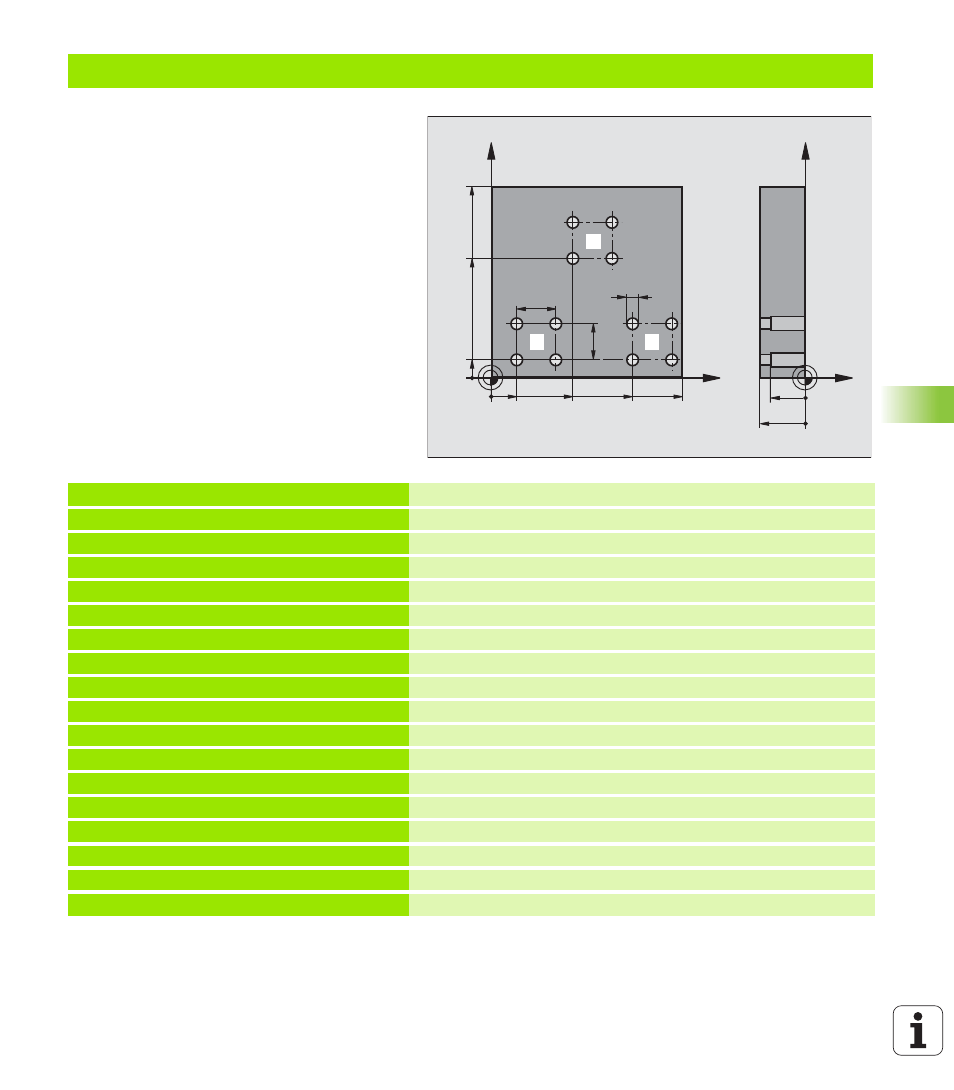

Exemple: Série de trous avec plusieurs outils
Déroulement du programme
n Programmer les cycles d’usinage dans le
programme principal
n Appeler l'ensemble du schéma de trous (sous-
programme 1)
n Aborder les séries de trous dans le sous-
programme 1, appeler la série de trous (sous-
programme 2)
n Ne programmer la série de trous qu'une seule
fois dans le sous-programme 2
0 BEGIN PGM SP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Définition d’outil pour le foret à centrer
4 TOOL DEF 2 L+0 R+3 Définition d’outil pour le foret
5 TOOL DEF 3 L+0 R+3,5 Définition d’outil pour l’alésoir
6 TOOL CALL 1 Z S5000 Appel d’outil pour le foret à centrer
7 L Z+250 R0 F MAX Dégager l'outil
8 CYCL DEF 200 PERCAGE Définition du cycle de centrage
Q200=2 ; DISTANCE D'APPROCHE
Q201=-3 ; PROFONDEUR
Q206=250 ; AVANCE PLONGEE PROF.
Q202=3 ; PROFONDEUR DE PASSE
Q210=0 ; TEMPO. EN HAUT
Q203=+0 ; COORD. SURFACE PIECE
Q204=10 ; SAUT DE BRIDE
Q211=0.25 ; TEMPO. AU FOND
9 CALL LBL 1 Appeler sous-programme 1 pour l’ensemble du schéma de trous
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 2
1 1 3 1
