360 10 Programmation: Paramètres Q
1
0
.1 Pr
incipe et sommair
e
des f
onctions
10.1 Principe et sommaire des
fonctions
Grâce aux paramètres Q, vous pouvez définir toute une famille de
pièces dans un même programme d'usinage. A la place des valeurs
numériques, vous introduisez des variables: les paramètres Q.
Exemples d’utilisation des paramètres Q:
n Valeurs de coordonnées
n Avances
n Vitesses de rotation
n
Données de cycle
En outre, les paramètres Q vous permettent de programmer des
contours définis par des fonctions arithmétiques ou bien encore
d'exécuter des phases d'usinage en liaison avec des conditions
logiques. En liaison avec la programmation FK, vous pouvez aussi
combiner avec les paramètres Q des contours dont la cotation n'est
pas conforme à la programmation des CN.
Un paramètre Q est désigné par la lettre Q et un numéro compris
entre 0 et 299. Les paramètres Q sont répartis en trois groupes:
Remarques concernant la programmation
Les paramètres Q et valeurs numériques peuvent être mélangés dans
un programme.
Vous pouvez affecter aux paramètres Q des valeurs numériques
comprises entre –99 999,9999 et +99 999,9999. De manière interne,
la TNC peut calculer des valeurs numériques d'une largeur jusqu'à 57
bits avant et 7 bits après le point décimal (une largeur numérique de
32 bits correspond à une valeur décimale de 4 294 967 296).
Signification Plage
Paramètres pouvant être utilisés librement, à
effet global pour tous les programmes contenus
dans la mémoire de la TNC Q0 à Q99
Paramètres fonctions spéciales de la TNC Q100 à Q199
Paramètres préconisés pour les cycles, à effet
global pour tous les programmes contenus dans
la mémoire de la TNC Q200 à Q399

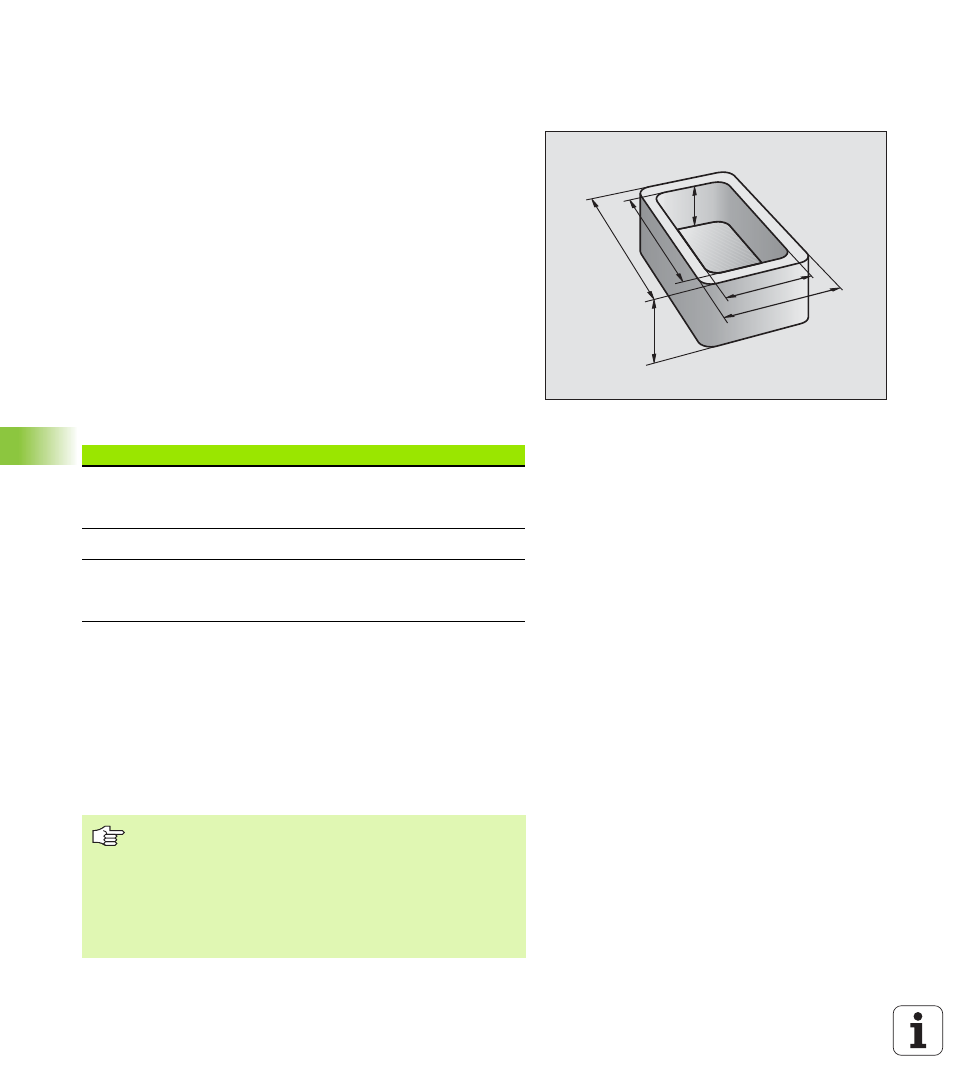

Q4
Q2
Q3 Q1
Q5
Q6
La TNC attribue automatiquement toujours les mêmes
valeurs à certains paramètres Q, par exemple le rayon
d'outil actif au paramètre Q108, cf. „Paramètres Q
réservés”, page 390. Si vous utilisez les paramètres Q60
à Q99 dans les cycles constructeur, définissez dans le
paramètre-machine PM7251 si ces paramètres doivent
être à effet local dans le cycle constructeur ou à effet
global pour tous les programmes.
