TNC 426, TNC 430 HEIDENHAIN
253
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
U
U
U
U

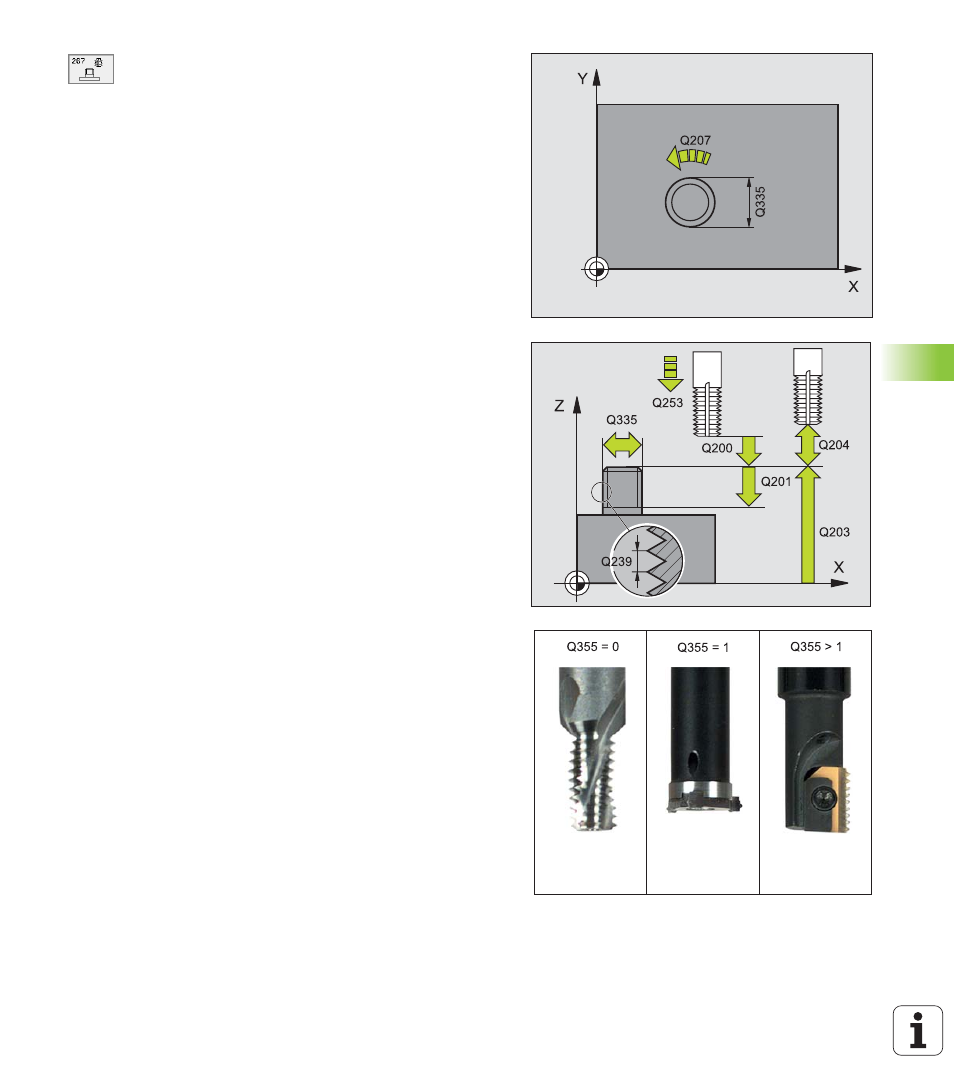

Diamètre nominal
Q335: Diamètre nominal du filet
U
U
U
U
Pas de vis
Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+= filet à droite
– = filet à gauche
U
U
U
U
Profondeur de filetage
Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
U
U
U
U
Filets par pas
Q355: Nombre de pas en fonction
duquel l'outil est décalé, cf. fig. en bas et à droite
0 = une trajectoire hélicoïdale à la profondeur du
filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie; entre deux, la TNC décale l'outil de Q355
fois le pas de vis
U
U
U
U
Avance de pré-positionnement
Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
U
U
U
U
Mode fraisage
Q351: Type de fraisage avec M03
+1 = fraisage en avalant
–1 = fraisage en opposition
