128 6 Programmation: Programmer les contours
6.1 Déplacements d'outils
6.1 Déplacements d'outils

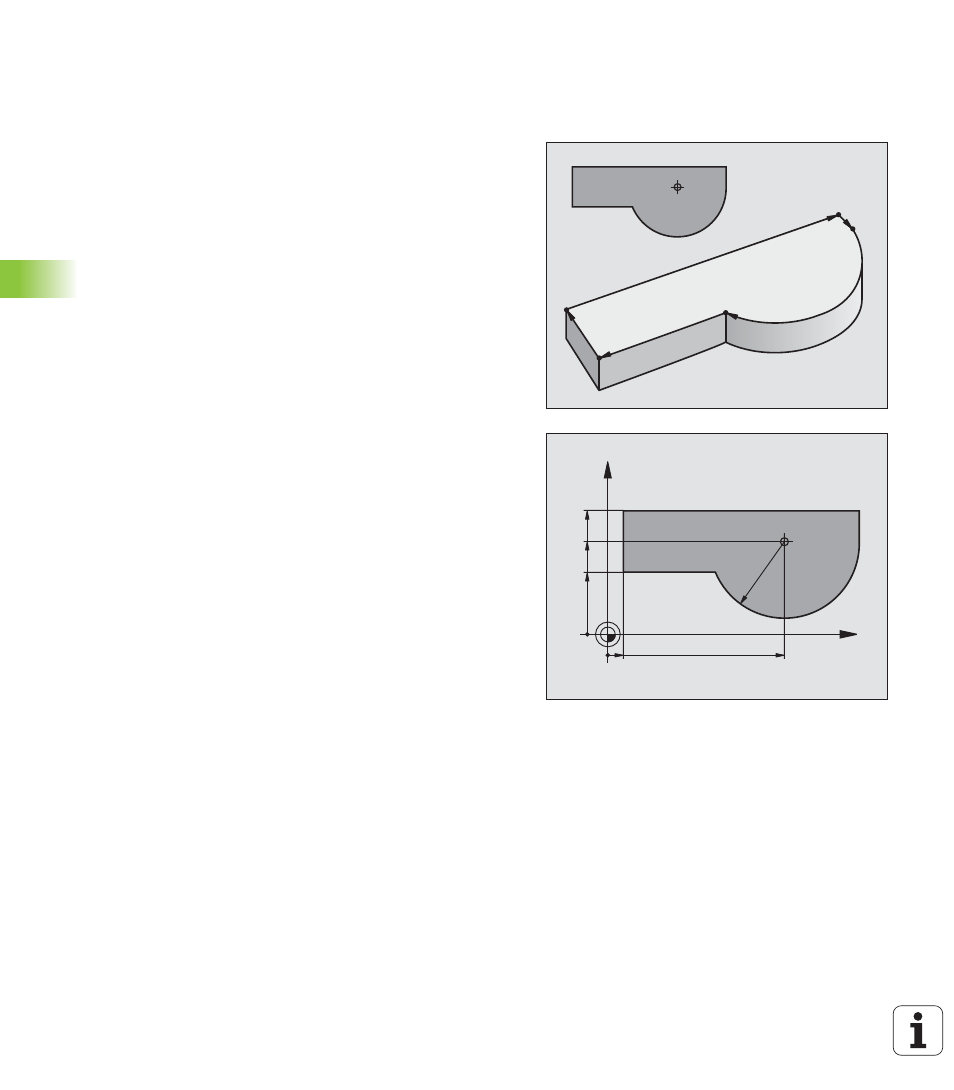

Fonctions de contournage
Un contour de pièce est habituellement composé de plusieurs
éléments de contour tels que droites ou arcs de cercles. Les fonctions
de contournage vous permettent de programmer des déplacements
d’outils pour les droites et arcs de cercle.
Programmation flexible de contours FK
Si vous ne disposez pas d’un plan conforme à la programmation
CN et si les données sont incomplètes pour le programme CN, vous
programmez alors le contour de la pièce avec la programmation
flexible de contours. La TNC calcule les données manquantes.
Grâce à la programmation FK, vous pouvez programmer également les
déplacements d'outils pour les droites et arcs de cercle.
Fonctions auxiliaires M
Les fonctions auxiliaires de la TNC vous permettent de commander:
n
l'exécution du programme, une interruption, par exemple
n les fonctions de la machine, par exemple, l’activation et la
désactivation de la rotation broche et de l’arrosage
n le comportement de contournage de l’outil
Sous-programmes et répétitions de parties de
programme
Vous programmez une seule fois sous forme de sous-programme ou
de répétition de partie de programme des phases d’usinage qui se
répètent. Si vous ne désirez exécuter une partie du programme que
dans certaines conditions, vous définissez les séquences de
programme dans un sous-programme. En outre, un programme
d’usinage peut appeler un autre programme et le faire exécuter.
Programmation à l’aide de sous-programmes et de répétitions de
parties de programme: cf. chapitre 9.
Programmation avec paramètres Q
Dans le programme d’usinage, les paramètres Q remplacent des
valeurs numériques: à un autre endroit, une valeur numérique est
affectée à un paramètre Q. Grâce aux paramètres Q, vous pouvez
programmer des fonctions mathématiques destinées à commander
l'exécution du programme ou à décrire un contour.
A l’aide de la programmation de paramètres Q, vous pouvez
également exécuter des mesures avec un système de palpage 3D
pendant l’exécution du programme.
Programmation à l’aide de paramètres Q: cf. chapitre 10.
L
L
L
CC
C
X
Y
R40
115 10
80
60
40
CC
