TNC 426, TNC 430 HEIDENHAIN 405
1
1
.1 Gr
aphismes
Restriction en cours d'exécution du programme
L'usinage ne peut être représenté simultanément de manière
graphique si le calculateur de la TNC est saturé par des instructions
d'usinage complexes ou opérations d'usinage de grande envergure.
Exemple: Usinage ligne à ligne sur toute la pièce brute avec un gros
outil. La TNC n'affiche plus le graphisme et délivre le texte ERROR dans
la fenêtre graphique. L'usinage se poursuit néanmoins.

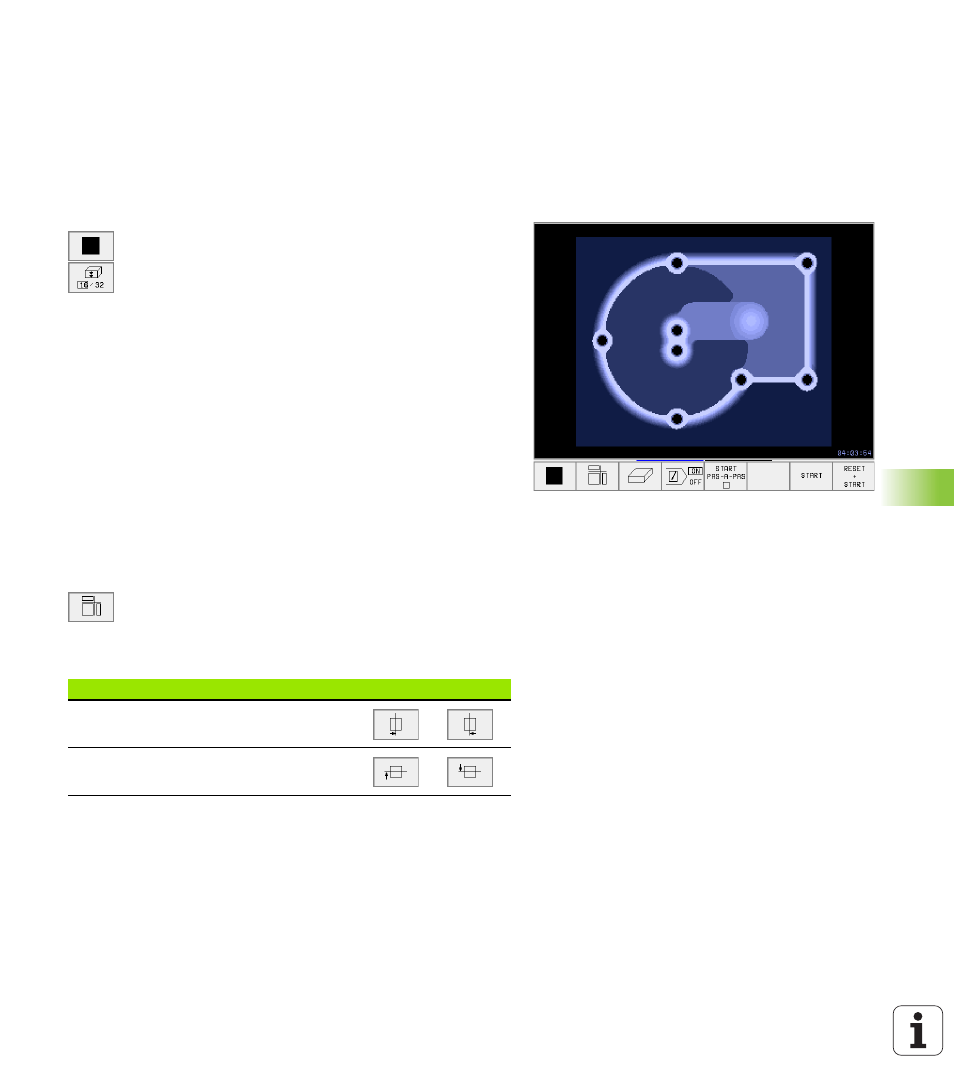

Vue de dessus
U U U U Sélectionner la vue de dessus à l’aide de la softkey
U U U U Sélectionner le nombre de niveaux de profondeur
(commuter le menu): Commuter entre 16 ou 32
niveaux. Il est de règle pour la représentation que:
„plus le niveau est profond, plus le graphisme est
sombre“
Cette simulation graphique est très rapide.
Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche du graphisme précise si la
représentation correspond aux méthodes de projection 1 ou 2 selon
DIN 6, chap. 1 (sélectionnable par PM7310).
La représentation en 3 plans dispose de fonctions loupe, cf.
„Agrandissement de la projection”, page 406.
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
U U U U A l’aide de la softkey, sélectionner la représentation
en 3 plans
U U U U Commutez le menu de softkeys jusqu’à ce que la TNC
affiche les softkeys suivantes:
Pendant le décalage, l’écran affiche la position du plan de coupe.
Coordonnées de la ligne transversale
La TNC affiche les coordonnées de la ligne transversale par rapport au
point zéro pièce dans la fenêtre graphique, en bas de l'écran. Seules
les coordonnées du plan d'usinage sont affichées. Vous activez cette
fonction à l'aide du paramètre-machine 7310.
Fonction Softkeys
Faire glisser le plan de coupe vertical vers la
droite ou vers la gauche
Faire glisser le plan de coupe horizontal vers
le haut ou vers le bas
