TNC 410, TNC 426, TNC 430 HEIDENHAIN 39
4.1 Pr
incipes de base
Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, vous vous référez

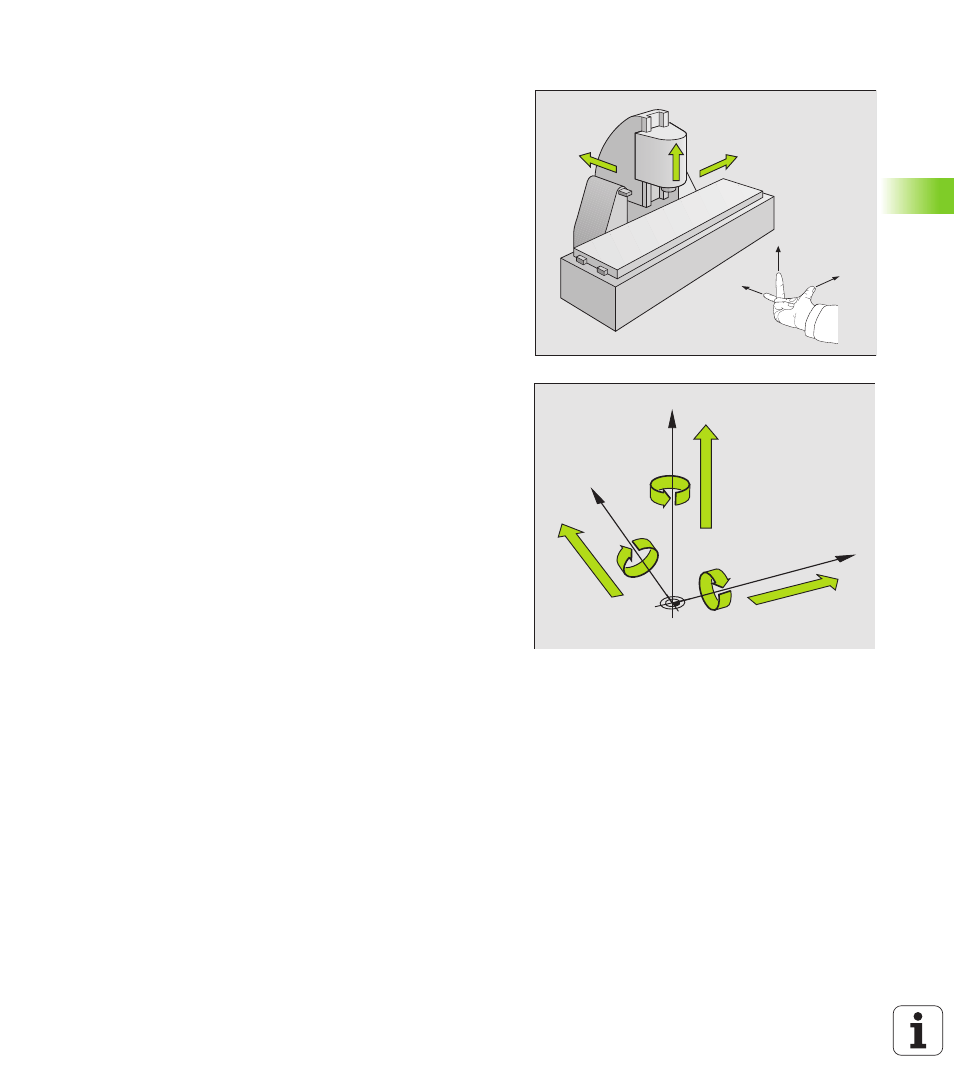

généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l’axe d’outil, de la pièce vers l’outil, il indique alors le
sens Z+; le pouce indique le sens X+ et l’index, le sens Y+.
La TNC 410 peut commander jusqu'à 4 axes, la TNC 426 jusqu'à 5
axes et la TNC 430 jusqu'à 9 axes. Outres les axes principaux X, Y et
Z, on a également les axes auxiliaires U, V et W qui leur sont parallèles.
Les axes rotatifs sont les axes A, B et C. La figure en bas, à droite
illustre la relation entre les axes auxiliaires ou axes rotatifs et les axes
principaux.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
