134 6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

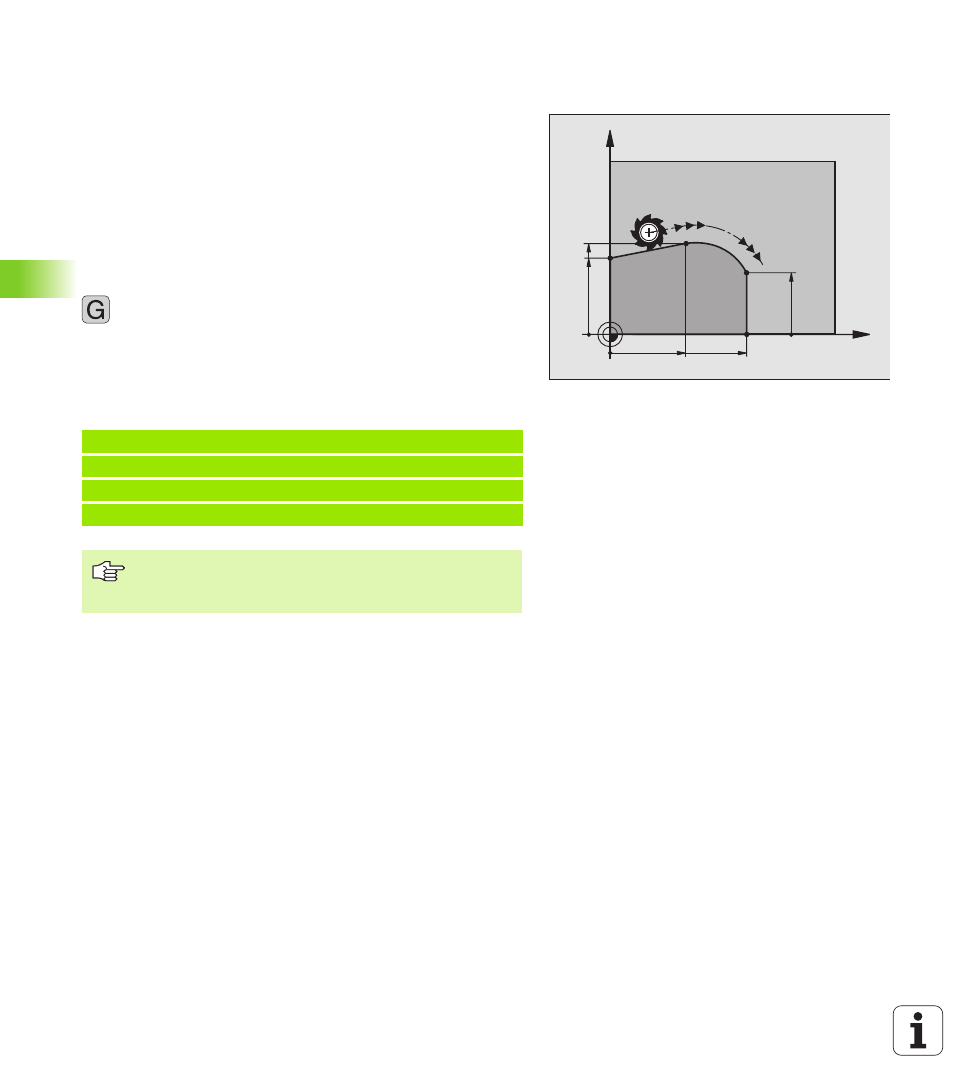

Trajectoire circulaireG06 avec raccordement
tangentiel
L'outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l'élément de contour programmé précédemment.
Un raccordement est dit „tangentiel“ lorsqu'il n'y a ni coin ni coude à
l'intersection des éléments du contour qui s'interpénètrent ainsi d'une
manière continue.
Programmez directement avant la séquence G06 l'élément de contour
sur lequel se raccorde l'arc de cercle par tangentement. Il faut pour
cela au minimum deux séquences de positionnement
Programmation
U U U U Introduire les coordonnées du point final de l'arc de
cercle
Si nécessaire:
U U U U Avance F
U U U U Fonction auxiliaire M
Exemple de séquences CN
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
La séquence G06 et l’élément de contour programmé
avant doivent contenir les deux coordonnées du plan dans
lequel l’arc de cercle doit être exécuté!
X
Y
25 45
25
30
20
6
