412
12 Fonctions MOD
12.1
1 S
é
lectionner les af
fic
h
ag
es de positions
12.11 Sélectionner les affichages de
positions
Utilisation
Vous pouvez influer sur l’affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

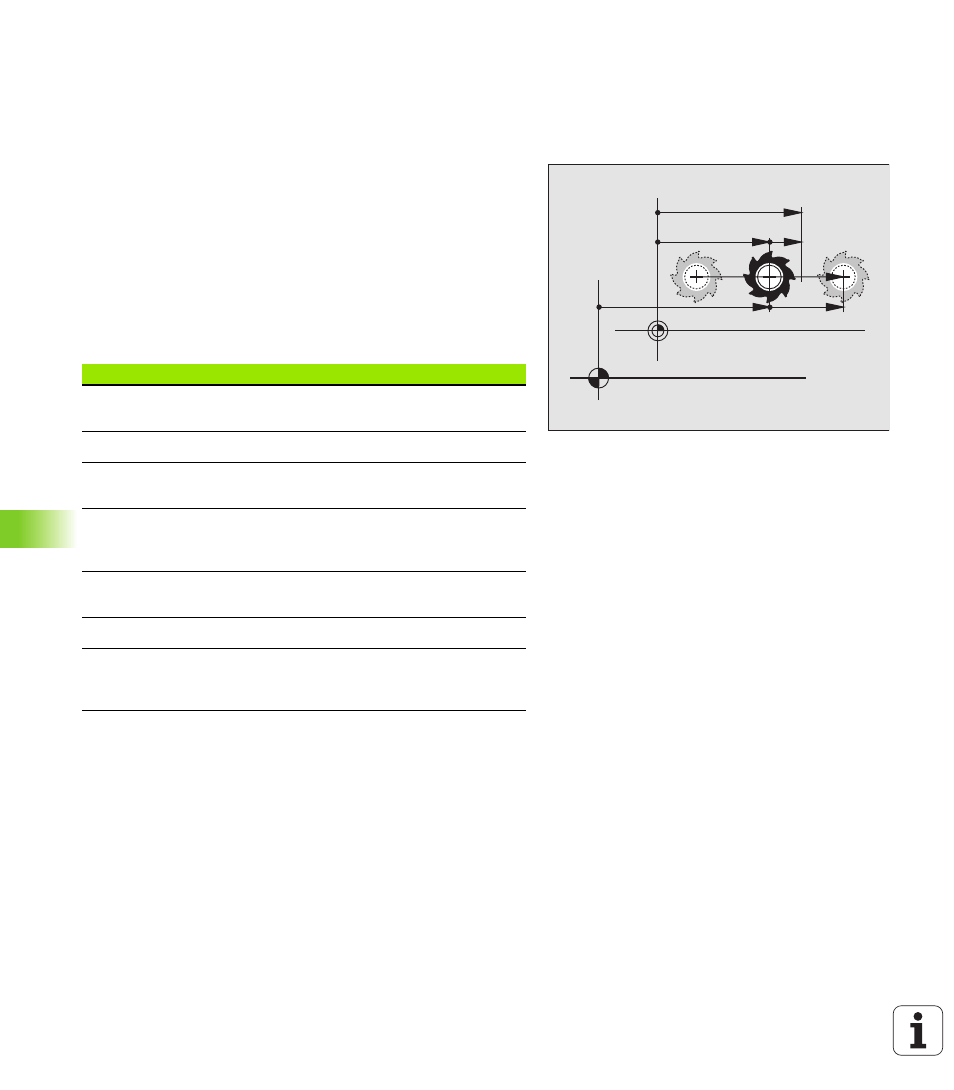

La figure de droite indique différentes positions de l’outil
n
Position de départ
n
Position à atteindre par l’outil
n
Point zéro pièce
n
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes:
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
Fonction
Affichage
Position nominale; valeur actuelle donnée par la
TNC
NOM
Position effective; position actuelle de l’outil
EFF
Position de référence; position effective calculée
par rapport au point zéro machine
REF
Chemin restant à parcourir jusqu'à la position
programmée; différence entre la position effective
et la position à atteindre
DIST
Erreur de poursuite; différence entre position
nominale et position effective
ER.P
Déviation de la tige du palpeur mesurant
DEV
Déplacements fonction de superposition du
positionnement avec la manivelle (M118)
(affichage de position 2 seulement, sauf TNC 410)
M118
