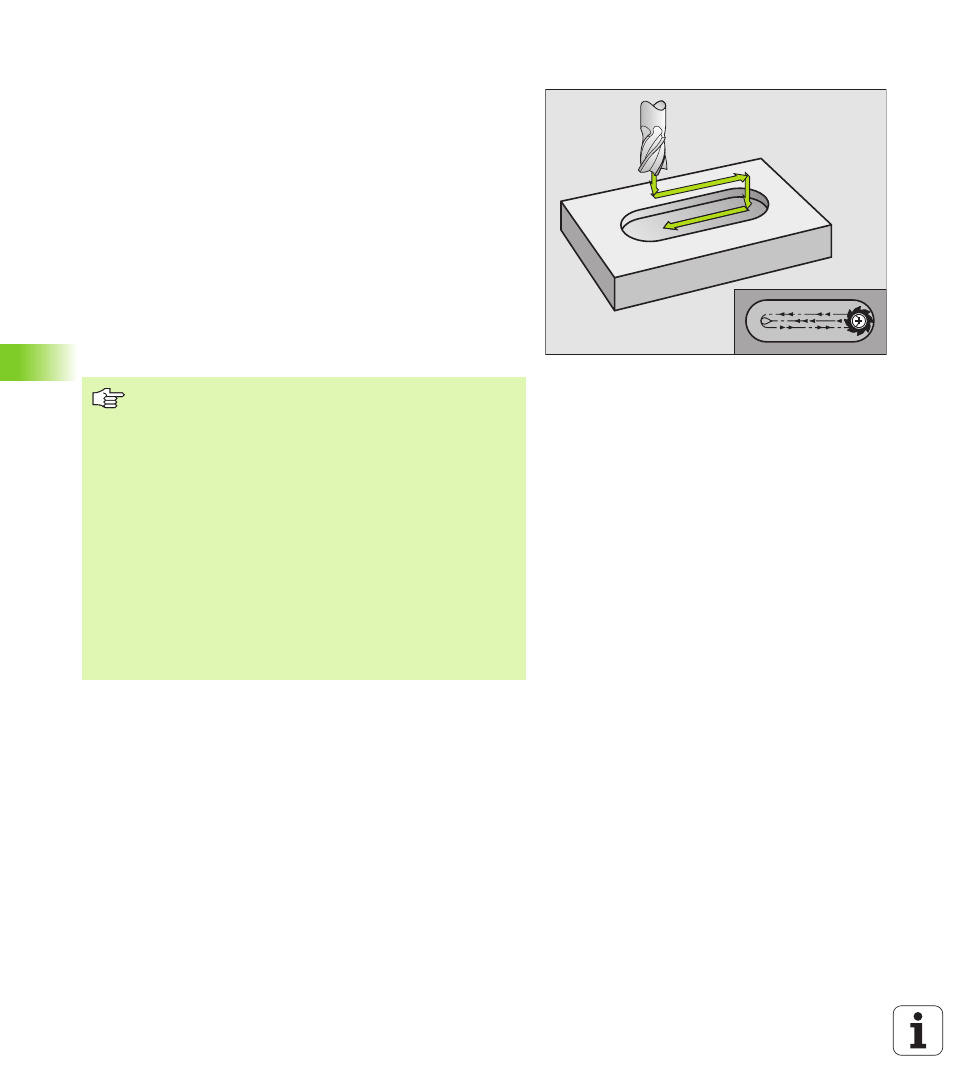

RAINURAGE (cycle G74)
Ebauche
1 La TNC décale l'outil vers l'intérieur, d'une valeur correspondant à
la surépaisseur de finition (la moitié de la différence entre la largeur
de la rainure et le diamètre de l'outil). Partant de là, l'outil plonge
dans la pièce et fraise dans le sens longitudinal de la rainure
2 A la fin de la rainure, l'outil effectue une plongée en profondeur et
fraise en sens inverse. Ce processus est répété jusqu'à ce que la
profondeur de fraisage soit atteinte
Finition
3 Au fond de la rainure, la TNC déplace l'outil sur une trajectoire
circulaire tangentielle au contour externe. L'outil effectue ensuite
la finition du contour en avalant (avec M3)
4 Pour terminer, l'outil retourne en avance rapide à la distance
d'approche. Si le nombre de passes est impair, l'outil retourne à la
position initiale en tenant compte de la distance d'approche
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au point initial.
Pré-positionnement au centre de la rainure et
déplacement à l'intérieur de la rainure avec décalage du
rayon d'outil et correction de rayon G40.
Le diamètre de la fraise ne doit pas être supérieur à la
largeur de la rainure et pas inférieur à la moitié de la largeur
de la rainure.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
