CORPS D'UN CYLINDRE Rainurage (cycle G128)

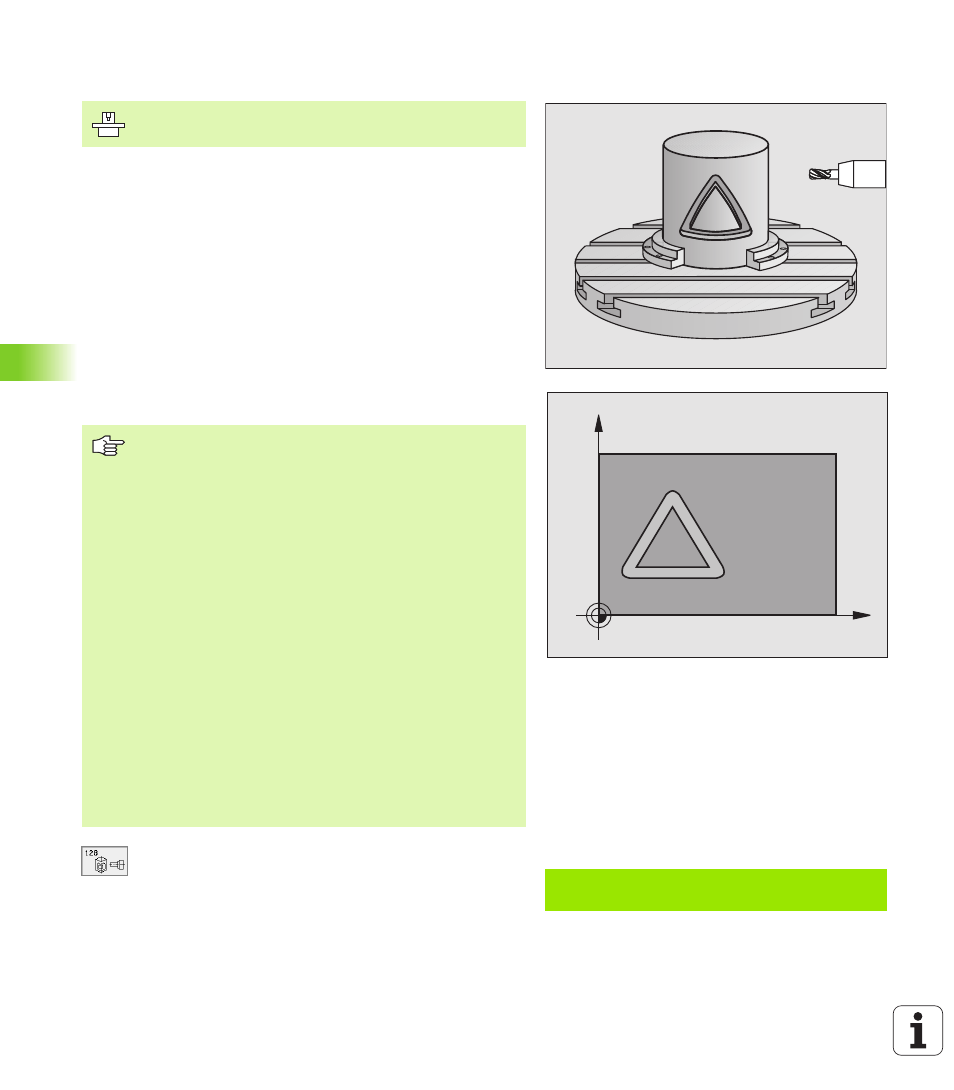

Ce cycle vous permet de transposer le déroulé d'un contour sur le
pourtour d'un cylindre. Contrairement au cycle G127, la TNC met en
place l'outil avec ce cycle de manière à ce que, avec correction de
rayon active, les parois soient toujours parallèles entre elles.
Programmez la trajectoire centrale du contour.
1 La TNC positionne l'outil au-dessus du point de plongée
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long de la paroi de la rainure;
la surépaisseur latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
déplace à nouveau au point de plongée
4 Les phases 2 et 3 sont répétées jusqu'à ce que la profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
U U U U Profondeur de fraisage Q1 (en incrémental):
Distance entre le corps du cylindre et le fond du
contour
U U U U Surépaisseur finition latérale Q3 (en
incrémental): Surépaisseur de finition dans le plan du
déroulé du corps du cylindre; la surépaisseur est
active dans le sens de la correction de rayon
C
Z
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 256 séquences
linéaires.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Il convient d'utiliser une fraise à denture frontale (DIN 844).
Le cylindre doit avoir été serré au centre du plateau
circulaire.
L'axe de broche doit être perpendiculaire à l'axe du plateau
circulaire. Dans le cas contraire, la TNC délivre un message
d'erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison du
plan d’usinage.
La TNC vérifie que la trajectoire corrigée et non-corrigée de
l'outil est bien située dans la zone d'affichage de l'axe
rotatif (définie dans le paramètre-machine 810.x.). Si la TNC
affiche le message d'erreur „Erreur de programmation du
contour“, initialiser si nécessaire PM810.x = 0.
Exemple: Séquence CN
N63 G128 Q1=-8 Q3=+0 Q6=+0 Q10=+3 Q11=100
Q12=350 Q16=25 Q17=0 Q20=12 *
