TNC 410, TNC 426, TNC 430 HEIDENHAIN
327
9.6 Ex
emples de pr
ogr
a
mmation

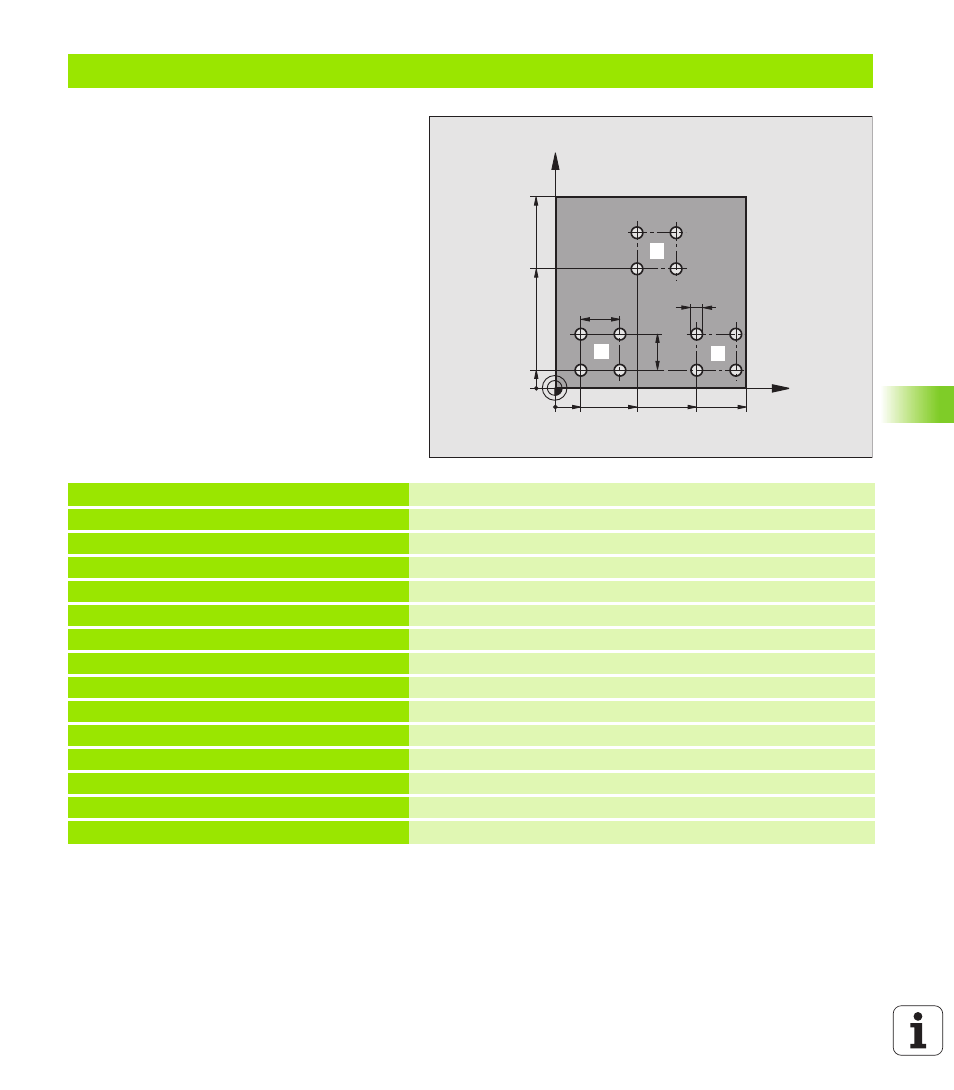

Exemple: Séries de trous
Déroulement du programme
n
Aborder les séries de trous dans le programme
principal
n
Appeler la série de trous (sous-programme 1)
n
Ne programmer la série de trous qu'une seule
fois dans le sous-programme 1
%SP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
Définition de l'outil
N40 T1 G17 S5000 *
Appel d'outil
N50 G00 G40 G90 Z+250 *
Dégager l'outil
N60 G200
Définition du cycle Perçage
Q200=2
Distance d'approche
Q201=-30
Profondeur
Q206=300
Avance
Q202=5
Profondeur de passe
Q210=0
Temporisation en haut
Q203=0
Arête supérieure de la pièce
Q204=2
Saut de bride
Q211=0 *
Temporisation au fond
X
Y
15
60
100
100
75
10
45
20
20
5
1
1
1
2
1
3
