TNC 410, TNC 426, TNC 430 HEIDENHAIN
289
8.8 Cy
cles d'usinag
e ligne à ligne

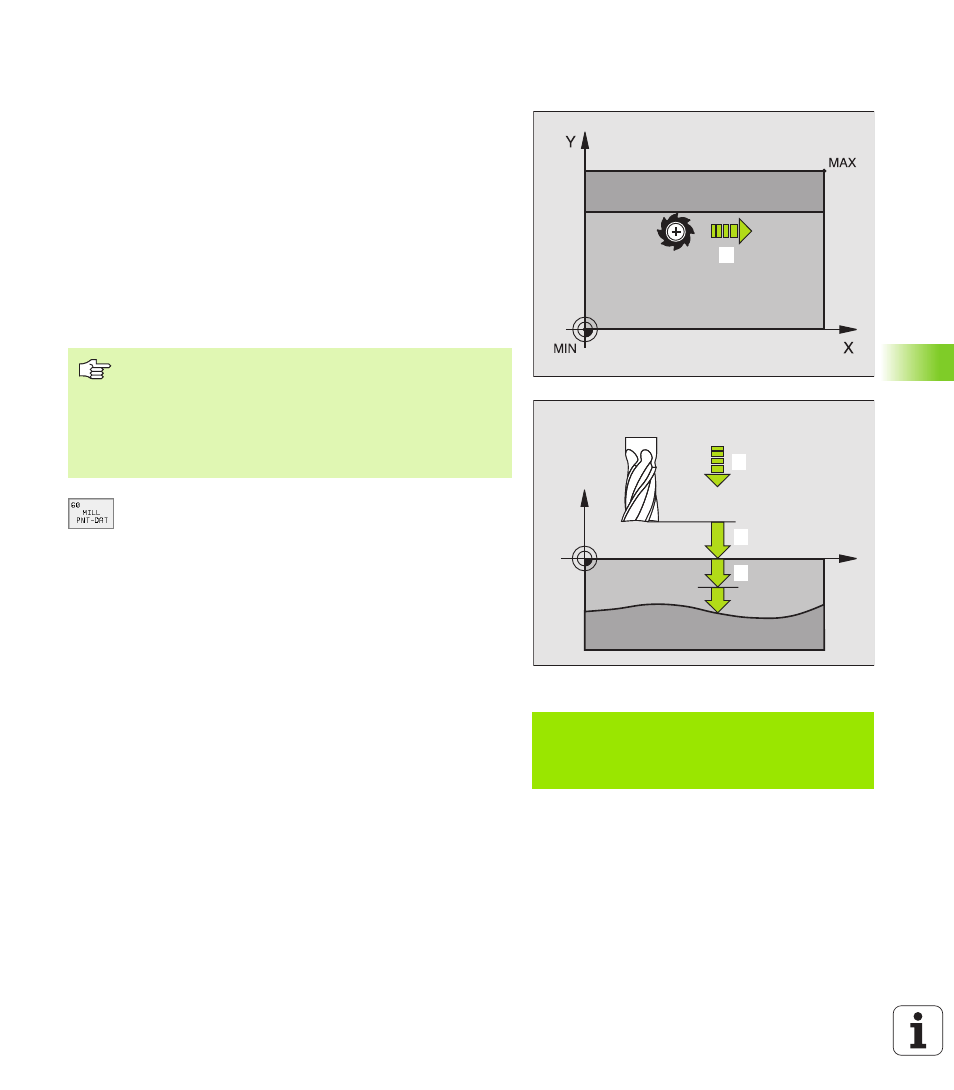

EXECUTION DE DONNEES DIGITALISEES
(cycle G60, TNC 410)
1
Partant de la position actuelle dans l'axe de broche, la TNC
positionne l'outil en avance rapide à la distance d'approche, au-
dessus du point MAX programmé dans le cycle
2
Puis la TNC déplace l'outil en avance rapide dans le plan d'usinage
jusqu'au point MIN programmé dans le cycle
3
A partir de là, l'outil se déplace suivant l'avance de plongée en
profondeur jusqu'au premier point du contour
4
Ensuite, la TNC exécute avec l'avance de fraisage tous les points
mémorisés dans le fichier de données digitalisées; entre-temps et
si nécessaire, la TNC se déplace à la distance d'approche pour
passer outre les zones non usinées
5
Pour terminer, la TNC rétracte l'outil en avance rapide à la distance
d'approche
U
U
U
U
Nom fichier données digitalisées
: Introduire le nom
du fichier où sont mémorisées les données
digitalisées; si le fichier n'est pas dans le répertoire
actuel, introduire le chemin d'accès complet. Si vous
désirez exécuter un tableau de points, indiquez
également le type de fichier .PNT
U
U
U
U
Zone point MIN
: Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
U
U
U
U
Zone point MAX
: Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
U
U
U
U
Distance d'approche
1
(en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide
U
U
U
U
Profondeur de passe
2
(en incrémental): Distance
parcourue par l'outil en une passe
U
U
U
U
Avance plongée en profondeur
3
: Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
U
U
U
U
Avance fraisage
4
: Vitesse de déplacement de l'outil
lors du fraisage, en mm/min.
U
U
U
U
Fonction auxiliaire M
: Option permettant
d'introduire une fonction auxiliaire, par ex. M13
Exemple: Séquence CN
N64 G60 P01 BSP.I P02 X+0 P03 Y+0
P04 Z-20 P05 X+100 P06 Y+100 P07 Z+0
P08 2 P09 +5 P10 100 P11 350
P12 M13 *
14
X
Z
11
13
12
Remarques avant que vous ne programmiez
A l’aide du cycle G60, vous pouvez exécuter les données
de la digitalisation et les fichiers PNT.
Si vous exécutez des fichiers PNT ne comportant pas de
coordonnée de l’axe de broche, la profondeur de fraisage
correspond au point MIN programmé sur l’axe de broche.
