TNC 410, TNC 426, TNC 430 HEIDENHAIN
293

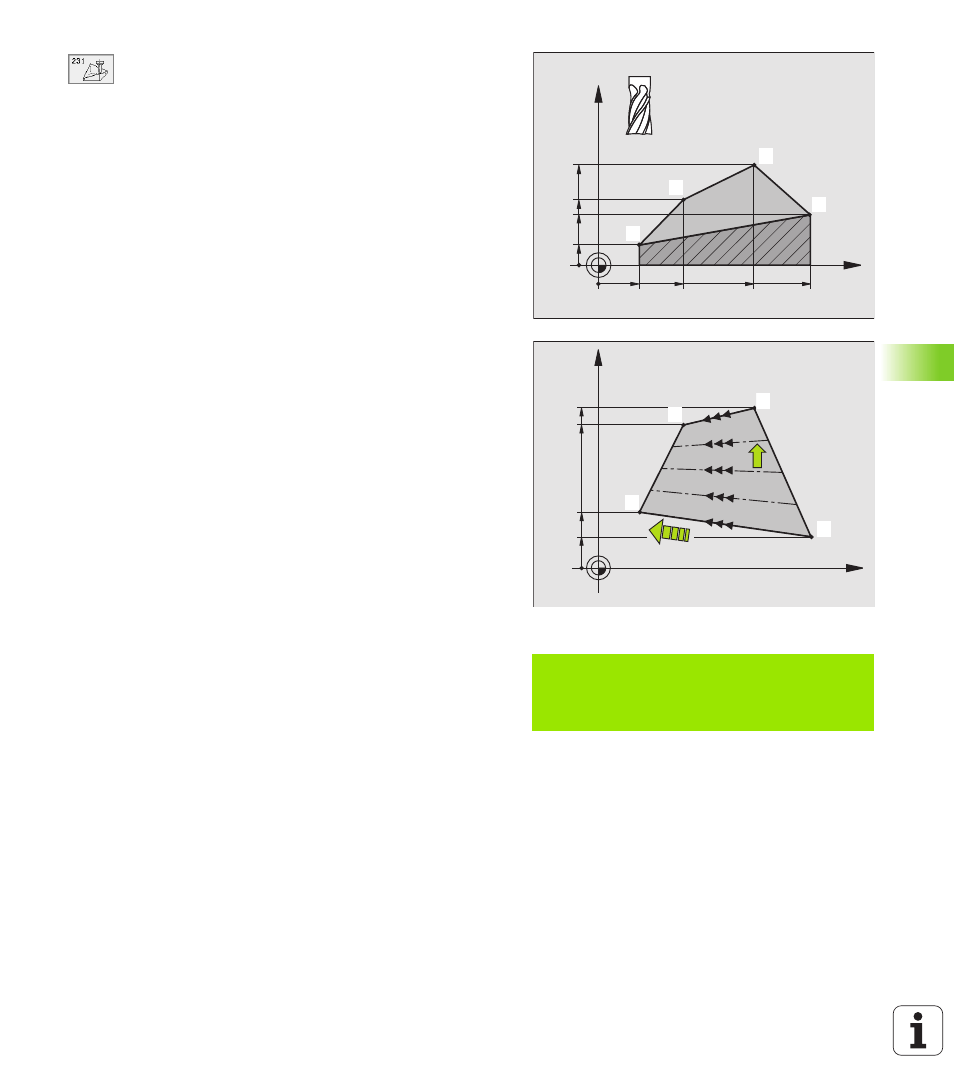

8.8 Cy
cles d'usinag
e ligne à ligne
U
U
U
U
Point initial 1er axe
Q225 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
U
U
U
U
Point initial 2ème axe
Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage
U
U
U
U
Point initial 3ème axe
Q227 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe de broche
U
U
U
U
2ème point 1er axe
Q228 (en absolu): Coordonnée du
point final de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
U
U
U
U
2ème point 2ème axe
Q229 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage
U
U
U
U
2ème point 3ème axe
Q230 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe de broche
U
U
U
U
3ème point 1er axe
Q231 (en absolu): Coordonnée du
point
3
dans l'axe principal du plan d'usinage
U
U
U
U
3ème point 2ème axe
Q232 (en absolu): Coordonnée
du point
3
dans l'axe auxiliaire du plan d'usinage
U
U
U
U
3ème point 3ème axe
Q233 (en absolu): Coordonnée
du point
3
dans l'axe de broche
U
U
U
U
4ème point 1er axe
Q234 (en absolu): Coordonnée du
point
4
dans l'axe principal du plan d'usinage
U
U
U
U
4ème point 2ème axe
Q235 (en absolu): Coordonnée
du point
4
dans l'axe auxiliaire du plan d'usinage
U
U
U
U
4ème point 3ème axe
Q236 (en absolu): Coordonnée
du point
4
dans l'axe de broche
U
U
U
U
Nombre de coupes
Q240: Nombre de lignes sur
lesquelles la TNC doit déplacer l'outil entre les points
1
et
4
ou entre les points
2
et
3
.
U
U
U
U
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min. La TNC exécute la
première coupe en fonction de la moitié de la valeur
programmée
Exemple: Séquences CN
N72 G231 Q225=+0 Q226=+5 Q227=-2
Q228=+100 Q229=+15 Q230=+5 Q231=+15
Q232=+125 Q233=+25 Q234=+15 Q235=+125
Q236=+25 Q240=40 Q207=500 *
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
11
12
13
14
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
11
12
13
14
