368 11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes

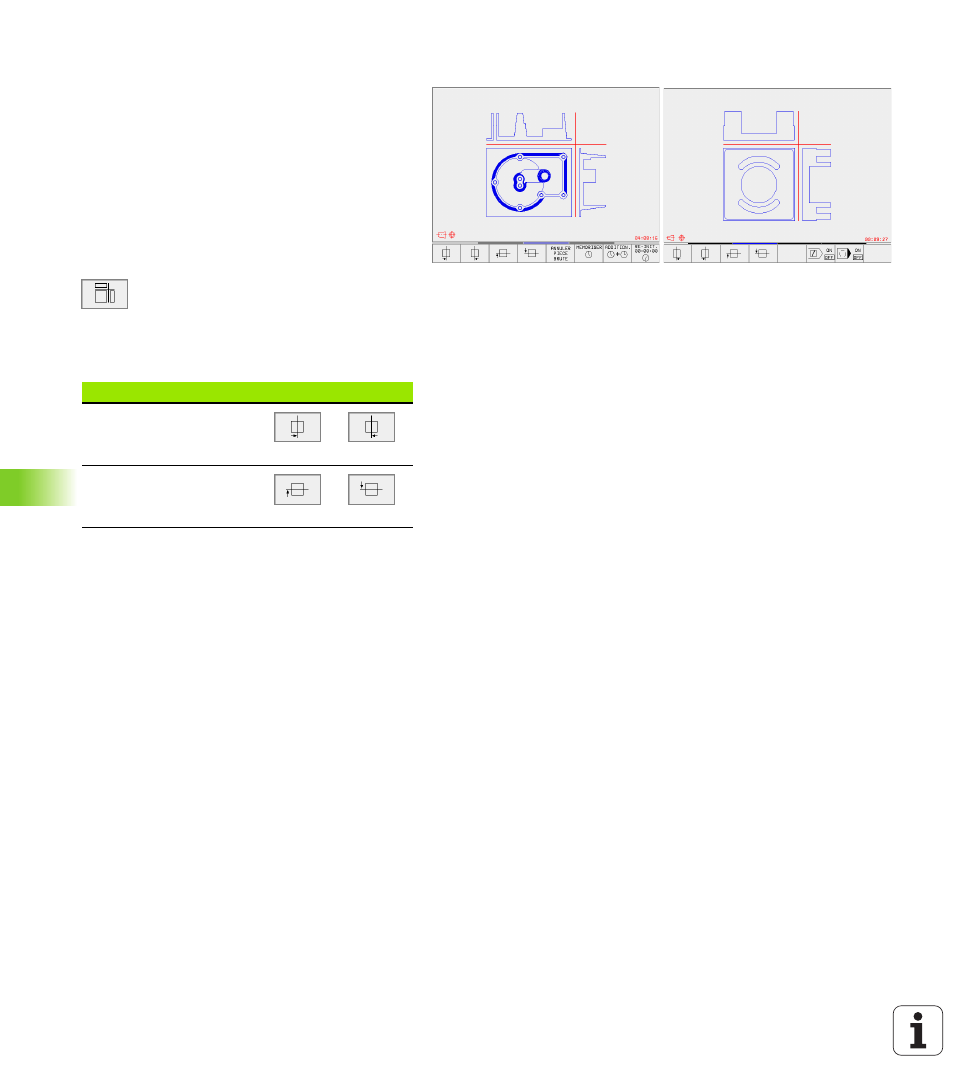

Représentation en 3 plans
La projection donne une vue de dessus avec
2 coupes, comme sur un plan. Le symbole en bas et
à gauche du graphisme précise si la représentation
correspond aux méthodes de projection 1 ou 2 selon
DIN 6, chap. 1 (sélectionnable par PM7310).
La représentation en 3 plans dispose de fonctions
loupe (sauf TNC 410), cf. „Agrandissement de la
projection”, page 369.
Vous pouvez aussi faire glisser le plan de coupe
avec les softkeys:
U U U U A l’aide de la softkey, sélectionner la
représentation en 3 plans
U U U U Commutez le menu de softkeys
jusqu’à ce que la TNC affiche les
softkeys suivantes:
Pendant le décalage, l’écran affiche la position du
plan de coupe.
Coordonnées de la ligne transversale
(sauf TNC 410)
La TNC affiche les coordonnées de la ligne
transversale par rapport au point zéro pièce dans la
fenêtre graphique, en bas de l'écran. Seules les
coordonnées du plan d'usinage sont affichées. Vous
activez cette fonction à l'aide du paramètre-machine
7310.
Fonction Softkeys
Faire glisser le plan de
coupe vertical vers la
droite ou vers la gauche
Faire glisser le plan de
coupe horizontal vers le
haut ou vers le bas
