TNC 410, TNC 426, TNC 430 HEIDENHAIN
157
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
Introduire M124
Lorsque vous appuyez sur la softkey M124 dans une séquence de
positionnement (dialogue fonction auxiliaire), la TNC poursuit le
dialogue pour cette séquence et réclame l'écart admissible entre
points E.
Vous pouvez également définir E par paramètre Q, cf. „Principe et
sommaire des fonctions”, page 332.
Effet
M124 devient active en début de séquence. Vous annulez M124 –
comme M112 –avec M113.
Exemple de séquence CN

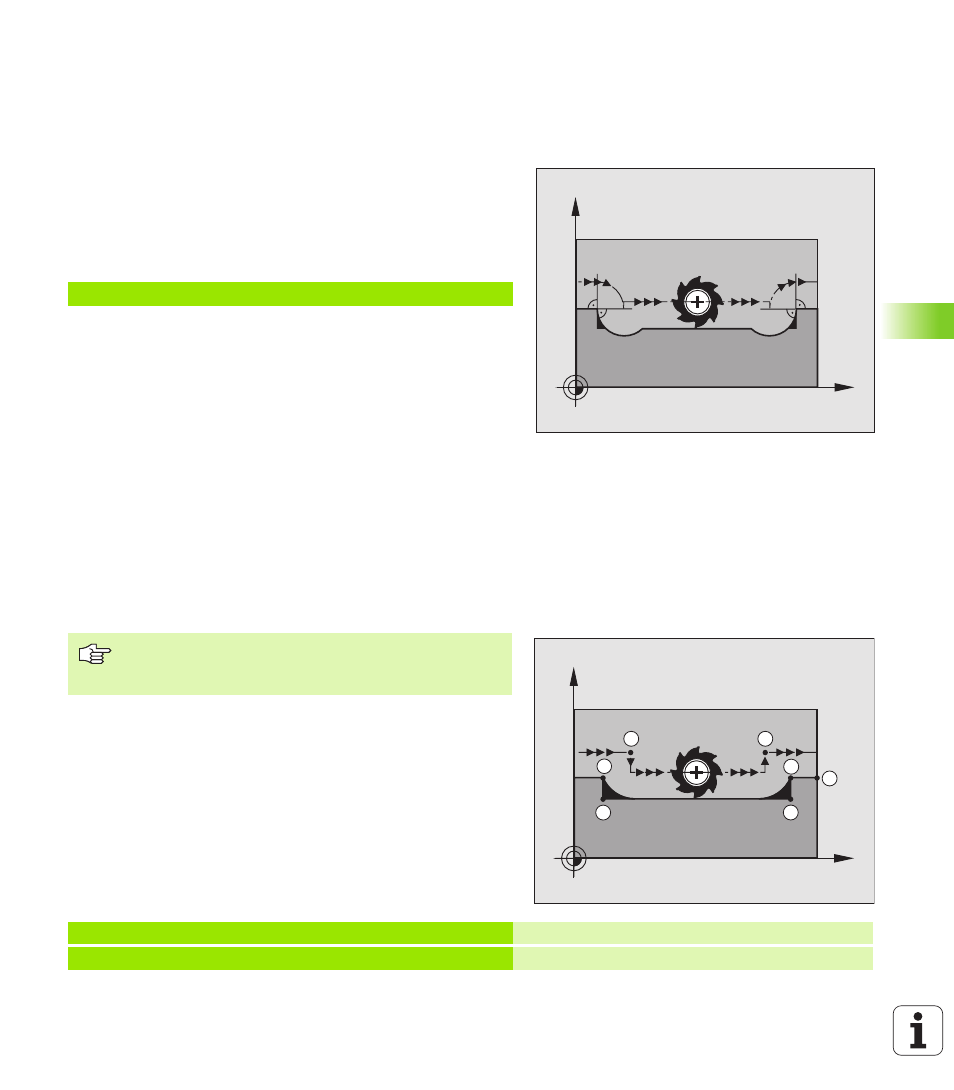

Usinage de petits éléments de contour: M97
Comportement standard
A un angle externe, la TNC insère un cercle de transition. Lorsqu'il
rencontre de très petits éléments de contour, l'outil risque alors
d'endommager celui-ci.
Là, la TNC interrompt l'exécution du programme et délivre le message
d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection pour les éléments du contour –
comme aux angles internes – et déplace l'outil sur ce point.
Programmez M97 dans la séquence où l’angle externe a été défini.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
Exemple de séquences CN
N50 G01 G40 X+123,723 Y+25,491 F800 M124 E0.01 *
L'angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l'aide d'un outil plus petit.
X
Y
X
Y
S
16
17
15
14
13
S
N50 G99 G01 ... R+20 *
Grand rayon d’outil
...
