TNC 410, TNC 426, TNC 430 HEIDENHAIN
201
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
U
U
U
U

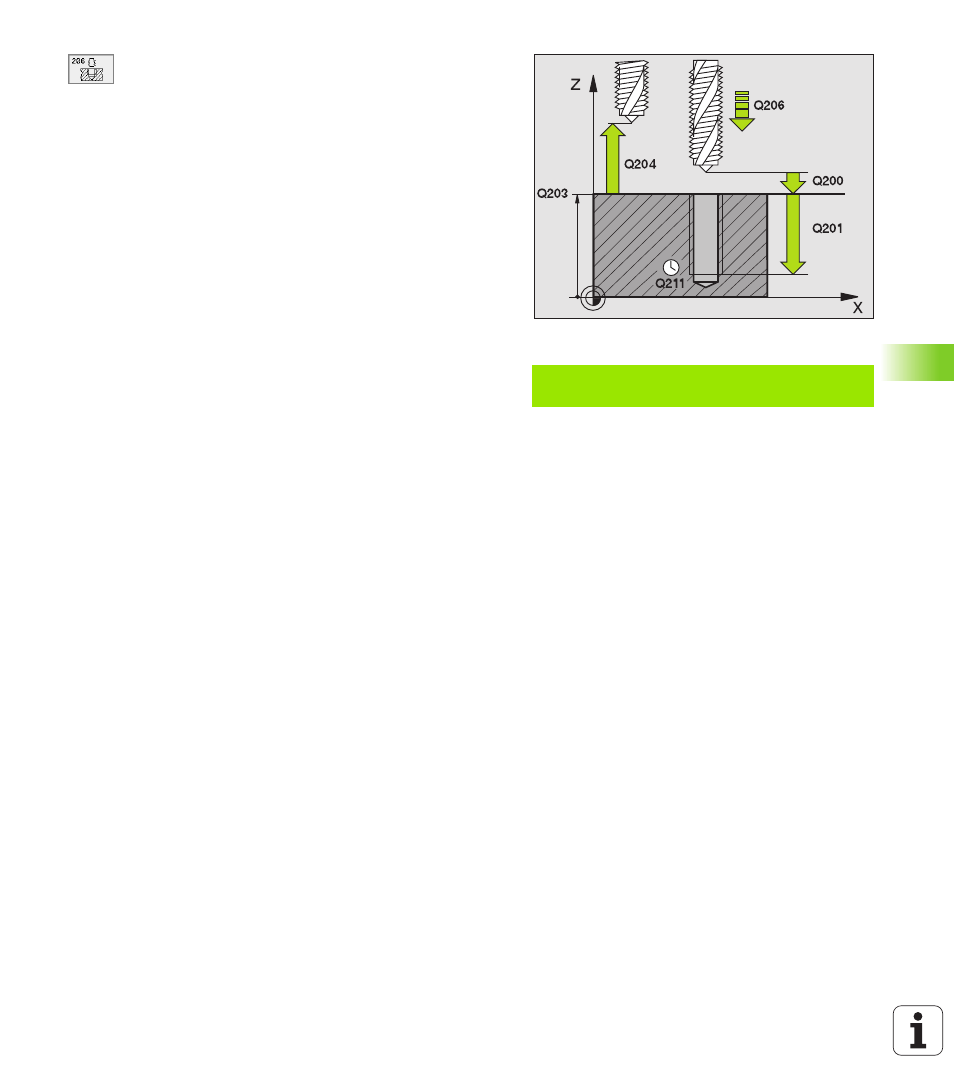

Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce; valeur de référence: 4x pas de vis
U
U
U
U
Profondeur de perçage
Q201 (longueur du filet, en
incrémental): Distance entre la surface de la pièce et
la fin du filet
U
U
U
U
Avance F
Q206: Vitesse de déplacement de l'outil lors
du taraudage
U
U
U
U
Temporisation au fond
Q211: Introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
U
U
U
U
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
U
U
U
U
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Calcul de l'avance: F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
Exemple: Séquence CN
N25 G206 Q200=2 Q201=-20 Q206=150
Q211=0,25 Q203=+25 Q204=50 *
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
