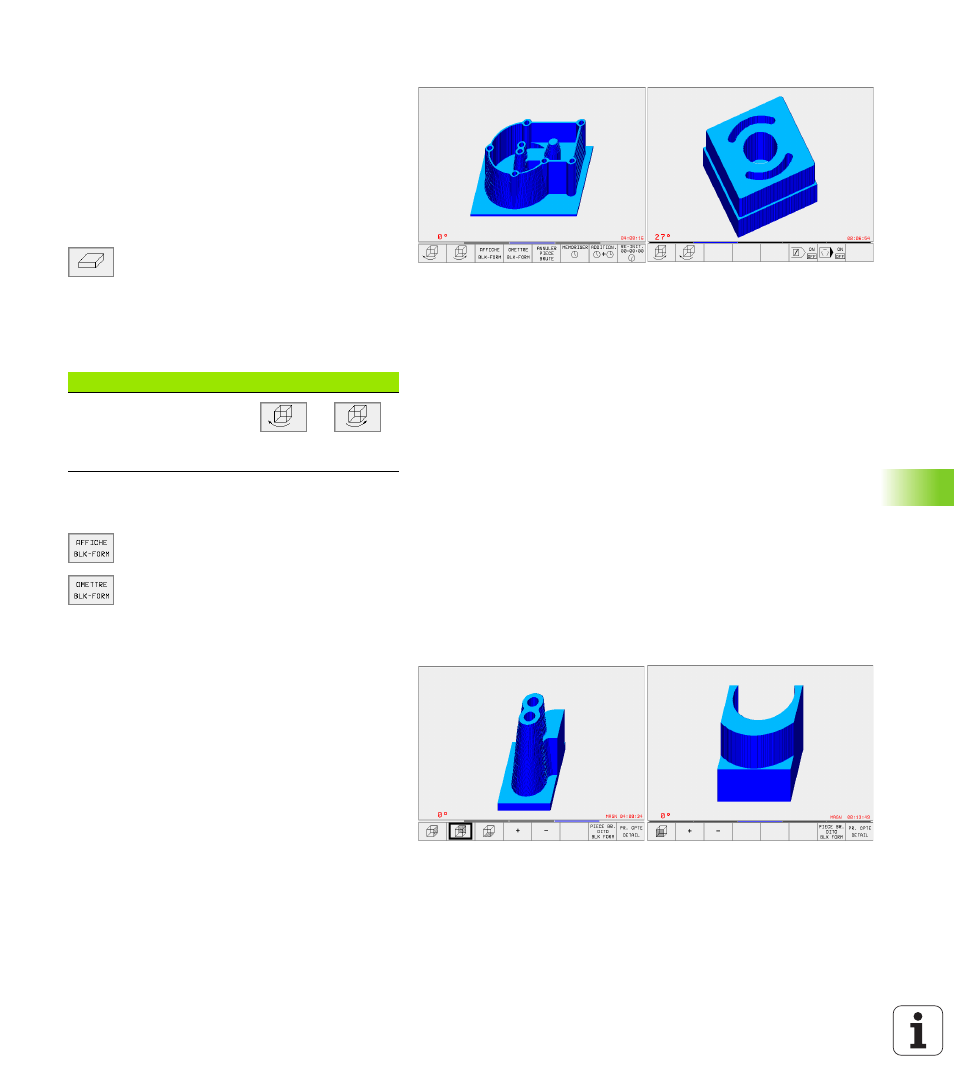

Représentation 3D
La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter la représentation 3D
autour de l'axe vertical. Au début de la simulation
graphique, vous pouvez représenter les contours de
la pièce brute sous forme de cadre (sauf TNC 410)..
Les fonctions loupe sont disponibles en mode Test
de programme, cf. „Agrandissement de la
projection”, page 369.
U
U
U
U
Sélectionner la représentation 3D
par softkey
Rotation de la représentation 3D
Commuter la barre de softkeys jusqu’à ce que les
softkeys suivantes apparaissent:
Faire apparaître le cadre du contour de la pièce
brute ou le supprimer (sauf TNC 410)
U
U
U
U
Faire apparaître le cadre: Softkey
AFFICHE BLK-FORM
U
U
U
U
Faire disparaître le cadre: Softkey
OMETTRE BLK-FORM
Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de
programme pour
n
la représentation en 3 plans et
n
la représentation 3D
Pour cela, la simulation graphique doit être arrêtée.
Un agrandissement de la projection est toujours
actif dans tous les modes de représentation.
Fonction
Softkeys
Faire pivoter
verticalement la
représentation par pas de
27°
