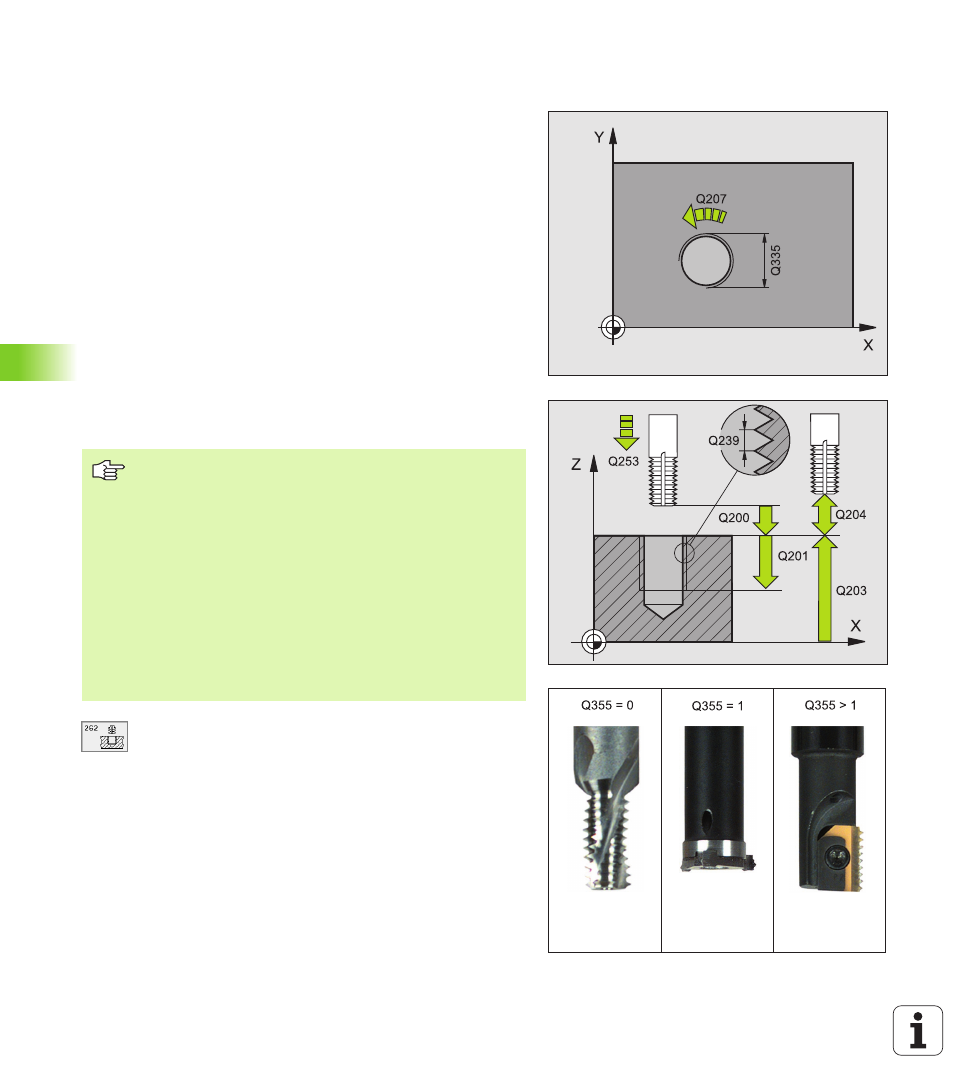

FRAISAGE DE FILETS (cycle G262,
sauf TNC 410)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide, à
la distance d'approche introduite, au-dessus de la surface de la
pièce
2 Avec l'avance de pré-positionnement programmée, l'outil se
déplace sur le plan initial qui résulte du signe du pas de vis, du
mode de fraisage ainsi que du nombre filets par pas
3 Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïdale Ce faisant, l'approche
hélicoïdale exécute également un déplacement compensateur
dans l'axe d'outil afin de pouvoir débuter avec la trajectoire du filet
sur le plan initial programmé
4 En fonction du paramètre Nombre de filets par pas, l'outil fraise le
filet en exécutant un déplacement hélicoïdal, plusieurs
déplacements hélicoïdaux décalés ou un déplacement hélicoïdal
continu
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride
U U U U Diamètre nominal Q335: Diamètre nominal du filet
U U U U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+= filet à droite
– = filet à gauche
U U U U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur de filetage
détermine le sens de l’usinage. Si vous programmez
Profondeur de filetage = 0, la TNC n'exécutera pas le
cycle.
Le déplacement d'approche vers le diamètre nominal du
filet est réalisé dans le demi-cercle partant du centre. Si le
diamètre de l'outil est inférieur au diamètre nominal du
filet de 4 fois la valeur du pas de vis, la TNC exécute un
pré-positionnement latéral.
