268 8 Programmation: Cycles
8.7 Cy
cles SL, gr
oupe II (sauf TNC 41
0)
CONTOUR (cycle G37)
Dans le cycle G37 CONTOUR, listez tous les sous-programmes qui
doivent être superposés pour former un contour entier.
U U U U Numéros de label pour contour : Introduire tous les
numéros de label des différents sous-programmes
qui doivent être superposés pour former un contour.
Valider chaque numéro avec la touche ENT et achever
l'introduction avec la touche FIN.
Contours superposés
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou réduire un îlot.

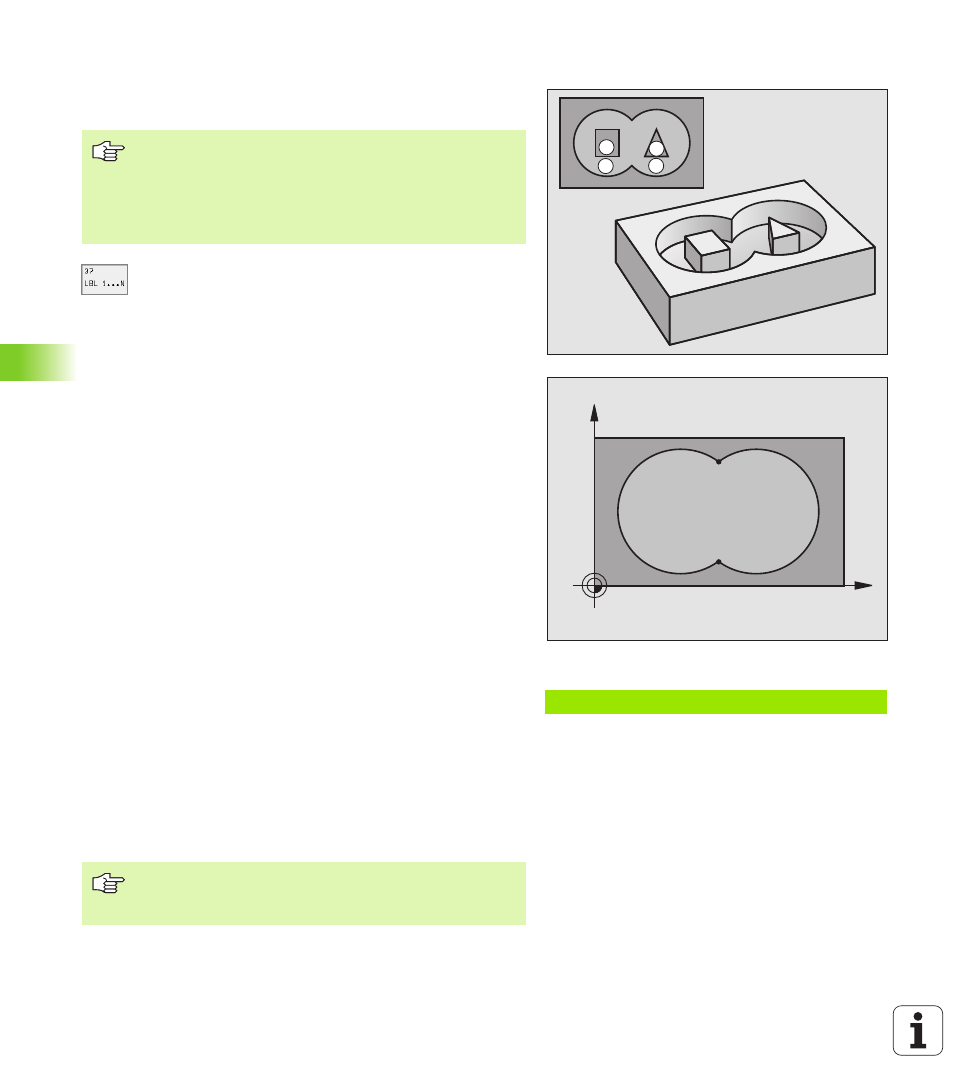

Sous-programmes Poches superposées
Les poches A et B sont superposées.
Exemple: Séquences CN
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C D
B
X
Y
A B
S
1
S
2
Remarques avant que vous ne programmiez
Le cycle G37 est actif avec DEF, c'est-à-dire qu'il est actif
dès qu'il a été défini dans le programme.
Vous pouvez lister jusqu'à 12 sous-programmes (contours
partiels) dans le cycle G37.
Les exemples de programmation suivants correspondent
à des sous-programmes de contour appelés par le cycle
G37
CONTOUR dans un programme principal.
