TNC 410, TNC 426, TNC 430 HEIDENHAIN 3
1
.2 Ecr
a
n et panneau de commande
1.2 Ecran et panneau de
commande
L'écran

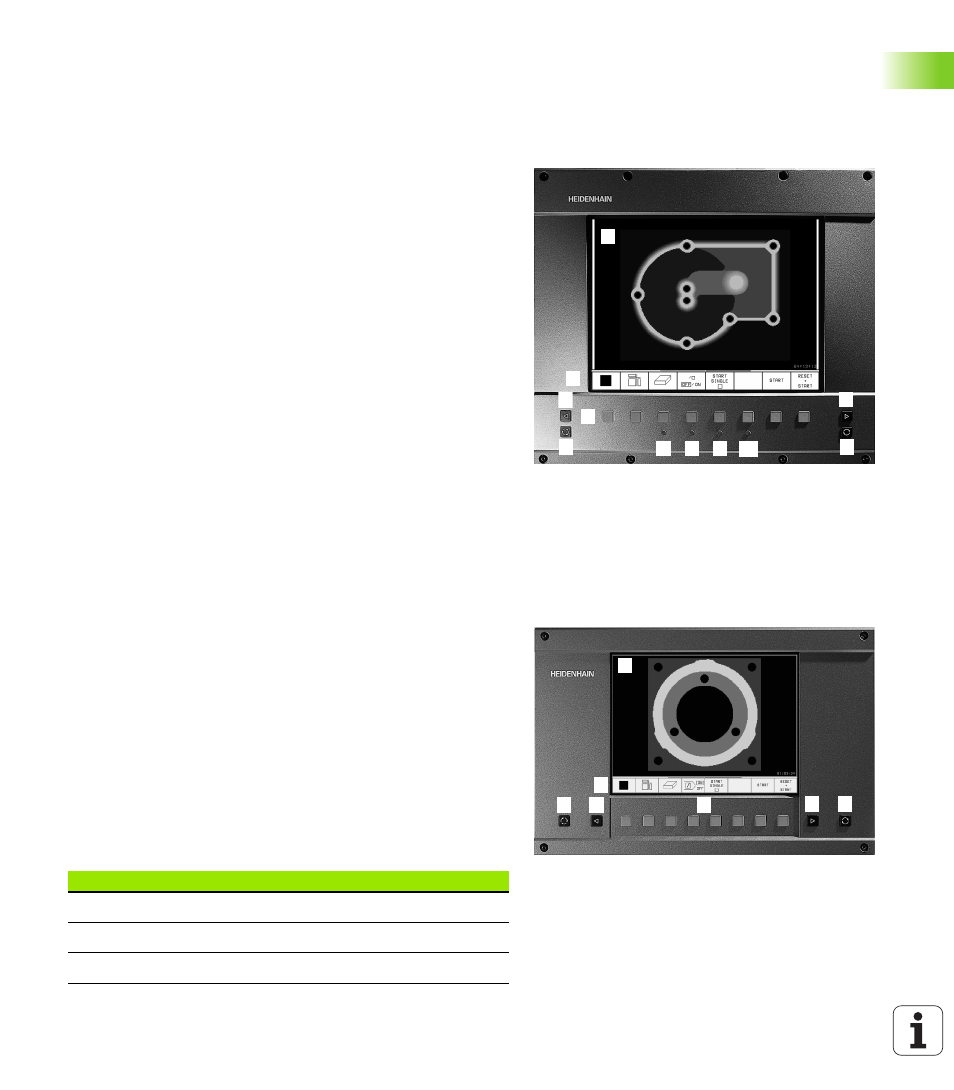

La TNC est livrable, au choix, avec l'écran couleurs BC 120
(cathodique) ou l'écran plat couleurs BF 120 (LCD). La figure en haut
et à droite illustre les éléments de commande du BC 120 et la figure
au centre et à droite, ceux du BF 120.
Autres touches pour le BC 120
1 En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel affiché
par l'écran apparaît dans le plus grand champ d'en-tête: On y
trouve les questions de dialogue et les textes de messages
(excepté lorsque la TNC n'affiche que le graphisme).
2 Softkeys
La TNC affiche d'autres fonctions sur la ligne en bas, sur une
barre de softkeys. Vous sélectionnez ces fonctions avec les
touches situées en dessous. De petits curseurs situés
directement au-dessus de la barre de softkeys indiquent le
nombre de barres de softkeys pouvant être sélectionnés à l'aide
des touches fléchées noires positionnées à l'extérieur. La barre
de softkeys active est mise en évidence par un curseur plus clair.
3 Softkeys de sélection
4 Commutation entre barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation écran pour les modes de
fonctionnement Machine et Programmation
1 3
1 1
2
4 4
5 1 6 7 8 9 10
2
1
11 4 3 1 5 1 4 6
7 Démagnétisation de l'écran. Quitter le menu principal de réglage
de l'écran
8 Sélectionner le menu principal pour le réglage de l'écran:
n
Dans le menu principal: Déplacer la surbrillance vers le bas
n
Dans le sous-menu: Réduire la valeur; décaler l'image vers la
gauche ou vers le bas
9
n
Dans le menu principal: Déplacer la surbrillance vers le haut
n
Dans le sous-menu: Augmenter la valeur ou décaler l'image
vers la droite ou vers le haut
10 n Dans le menu principal: Sélectionner le sous-menu
n
Dans le sous-menu: Quitter le sous-menu
Dial. menu principal Fonction
BRIGHTNESS Modifier la luminosité
CONTRAST Modifier le contraste
H-POSITION Modifier position horizontale image
