284
8 Programmation: Cycles
8.7 Cy
cles SL, gr
oupe II (sauf TNC 41
0)

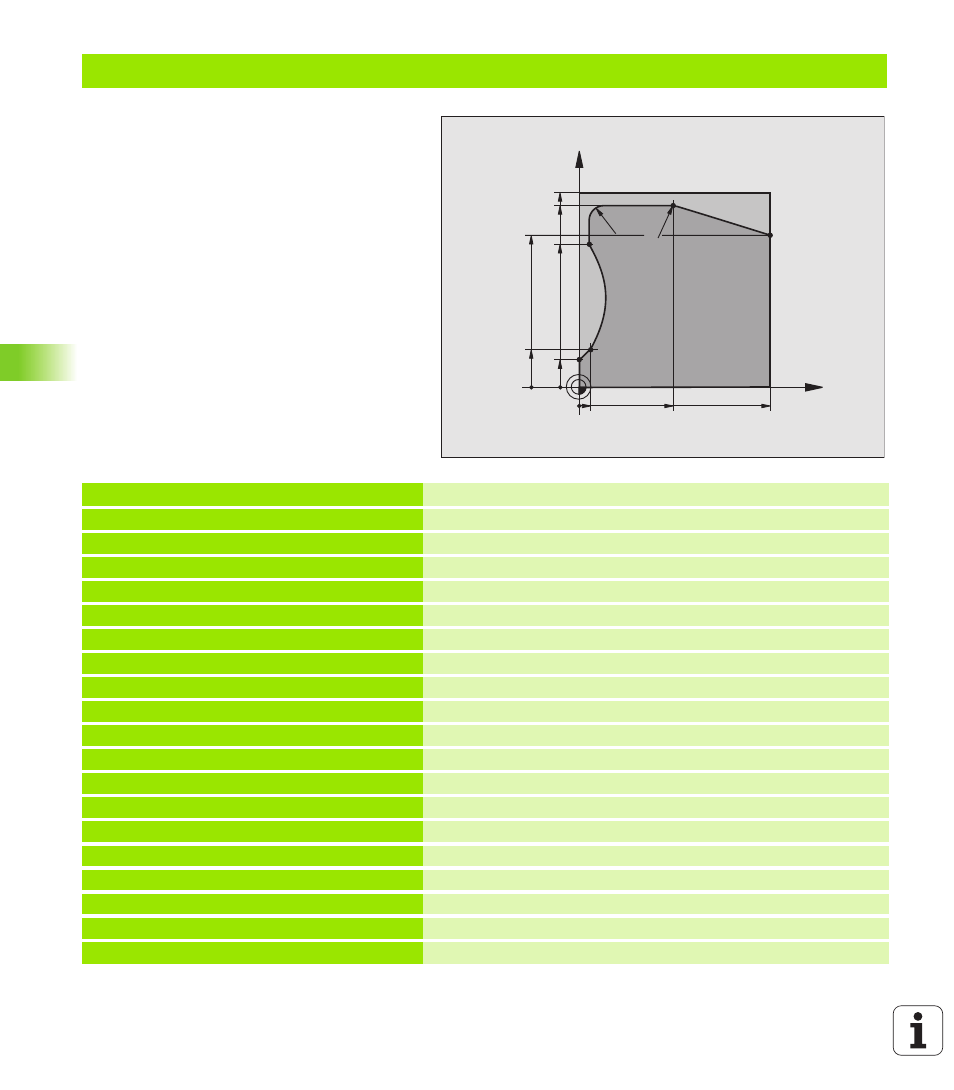

Exemple: Tracé de contour
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
Définition de l'outil
N50 T1 G17 S2000 *
Appel d'outil
N60 G00 G40 G90 Z+250 *
Dégager l'outil
N70 G37 P01 1 *
Définir le sous-programme de contour
N80 G125 Q1=-20 Q3=+0 Q5=+0 Q7=+250
Définir les paramètres généraux pour l’usinage
Q10=+5 Q11=100 Q12=200 Q15=+1 *
N90 G79 M3 *
Appel de cycle
N100 G00 G90 Z+250 M2 *
Dégager l’outil, fin du programme
N110 G98 L1 *
Sous-programme de contour
N120 G01 G41 X+0 Y+15 *
N130 X+5 Y+20 *
N140 G06 X+5 Y+75 *
N150 G01 Y+95 *
N160 G25 R7,5 *
N170 X+50 *
N180 G25 R7,5 *
N190 X+100 Y+80 *
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
