8.7 Cy
cles SL, gr
oupe II (sauf TNC 41
0)
FINITION LATERALE (cycle G124)
La TNC déplace l'outil sur une trajectoire circulaire tangentielle aux
contours partiels. La finition de chaque contour sera effectuée
séparément.
U
U
U
U
Sens de rotation? Sens horaire = -1
Q9:
Sens de l'usinage:
+1: Rotation sens anti-horaire
–1:Rotation sens horaire
U
U
U
U
Profondeur de passe
Q10 (en incrémental): Distance
parcourue par l'outil en une passe
U
U
U
U
Avance plongée en profondeur
Q11: Avance de
plongée
U
U
U
U
Avance évidement
Q12: Avance de fraisage
U
U
U
U
Surépaisseur finition latérale
Q14 (en
incrémental): Surépaisseur pour finition répétée; le
dernier résidu de finition est évidé si vous avez
programmé Q14 = 0
Exemple: Séquence CN
N61 G124 Q9=+1 Q10=+5 Q11=100 Q12=350
Q14=+0 *

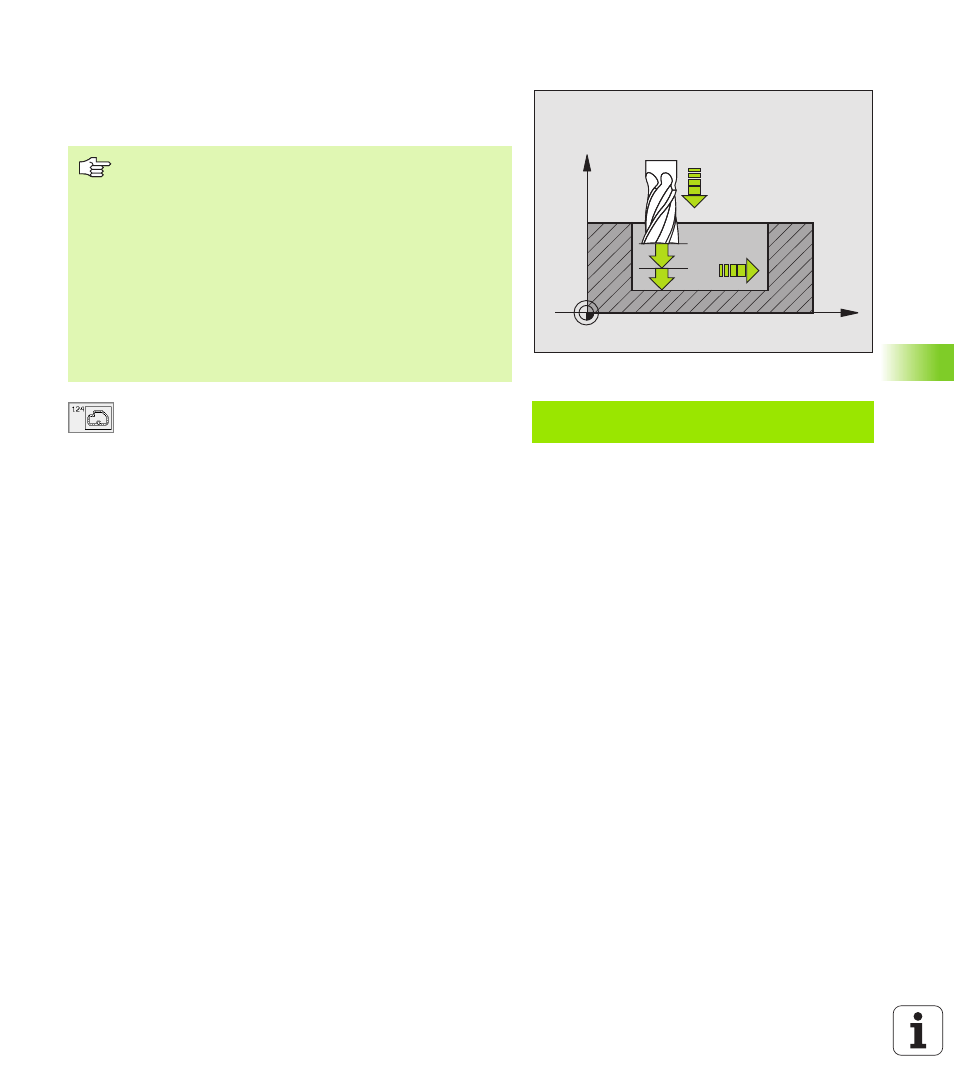

X
Z
Q11
Q12
Q10
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l’outil d’évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3,cycle
G120
) et du rayon de l’outil d’évidement.
Si vous exécutez le cycle G124 sans avoir évidé
précédemment avec le cycle G122, le calcul indiqué plus
haut reste valable; le rayon de l’outil d’évidement a alors la
valeur „0“.
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
