TNC 410, TNC 426, TNC 430 HEIDENHAIN 417
12.15 Intr
oduir
e
les limit
e
s de la z
o
ne de d
é
placement,
af
fic
hag
e
du
point
z
é
ro

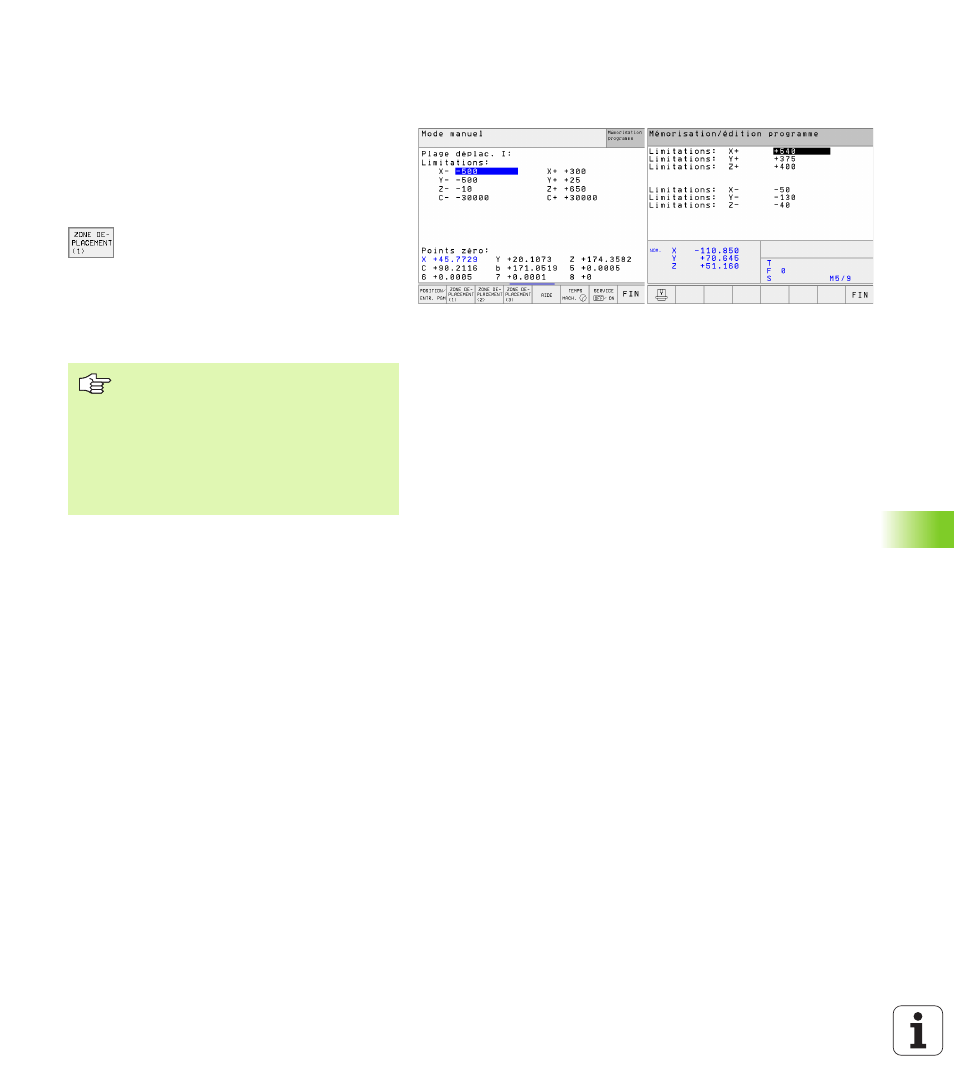

Calculer et introduire la zone de déplacement
max.
U U U U Sélectionner l'affichage de position REF
U U U U Aborder les limites positive et négative
souhaitées sur les axes X, Y et Z
U U U U Noter les valeurs avec leur signe
U U U U Sélectionner les fonctions MOD: Appuyer sur la
touche MOD.
U U U U Introduire les limites de
déplacement: Appuyer sur la
softkey ZONE DEPLACEMENT.
Introduire comme limitation les
valeurs notées pour les axes
U U U U Quitter la fonction MOD: Appuyer
sur la softkey FIN
Affichage du point zéro
Les valeurs affichées en bas et à gauche de l'écran
correspondent aux points de référence initialisés
manuellement et se référant au point zéro machine.
Ils ne peuvent pas être modifiés dans le menu de
l'écran.
Limitation de la zone de déplacement
pour le test de programme (sauf TNC 426,
TNC 430)
Pour le test de programme et le graphisme de
programmation, vous pouvez définir une „zone de
déplacement“ séparée (le cas échéant, 2ème
niveau de softkeys) après avoir activé la fonction
MOD.
En plus des limitations, vous pouvez encore définir
la position du point de référence pièce par rapport au
point zéro machine.
Les corrections du rayon d’outil ne sont
pas prises en compte lors des
limitations de la zone de déplacement.
Les limitations de la zone de
déplacement et commutateurs de fin de
course de logiciel ne seront pris en
compte qu’après avoir franchi les points
de référence.
