Insérer un cercle d’arrondi défini entre deux
segments de droite: M112 (TNC 426, TNC 430)
Compatibilité
Pour raisons de compatibilité, la fonction M112 reste disponible sur la
TNC 426 et la TNC 430. Pour définir la tolérance du fraisage rapide de
contour, HEIDENHAIN préconise toutefois avec ces TNC l'utilisation
du cycle TOLERANCE, cf. „TOLERANCE (cycle G62, sauf TNC 410)”,
page 315.
Insérer des transitions de contour entre
n'importe quels éléments du contour: M112
(TNC 410)
Comportement standard
A tous les changements de sens supérieurs à l'angle limite
programmé (PM7460), la TNC arrête brièvement la machine (arrêt
précis).
Avec les séquences de programme avec correction du rayon (G41/
G42), la TNC insère automatiquement un cercle de transition aux
angles externes.
Comportement avec M112
Quels que soient les éléments du contour (corrigés ou non) pouvant
être situés dans le plan ou dans l'espace, la TNC insère entre eux une
transition de contour pouvant être sélectionnée:
n Cercle tangentiel: MP7415.0 = 0
Aux points de raccordement, la modification de courbure provoque
un saut d'accélération
n
Polynome de 3ème ordre (spline cubique): MP7415.0 = 1
Aucun saut de vitesse aux points de raccordement
n Polynome de 5ème ordre: MP7415.0 = 2
Aucun saut d'accélération aux points de raccordement
n Polynome de 7ème ordre: MP7415.0 = 3 (configuration standard)
Aucun saut d'à-coup aux points de raccordement

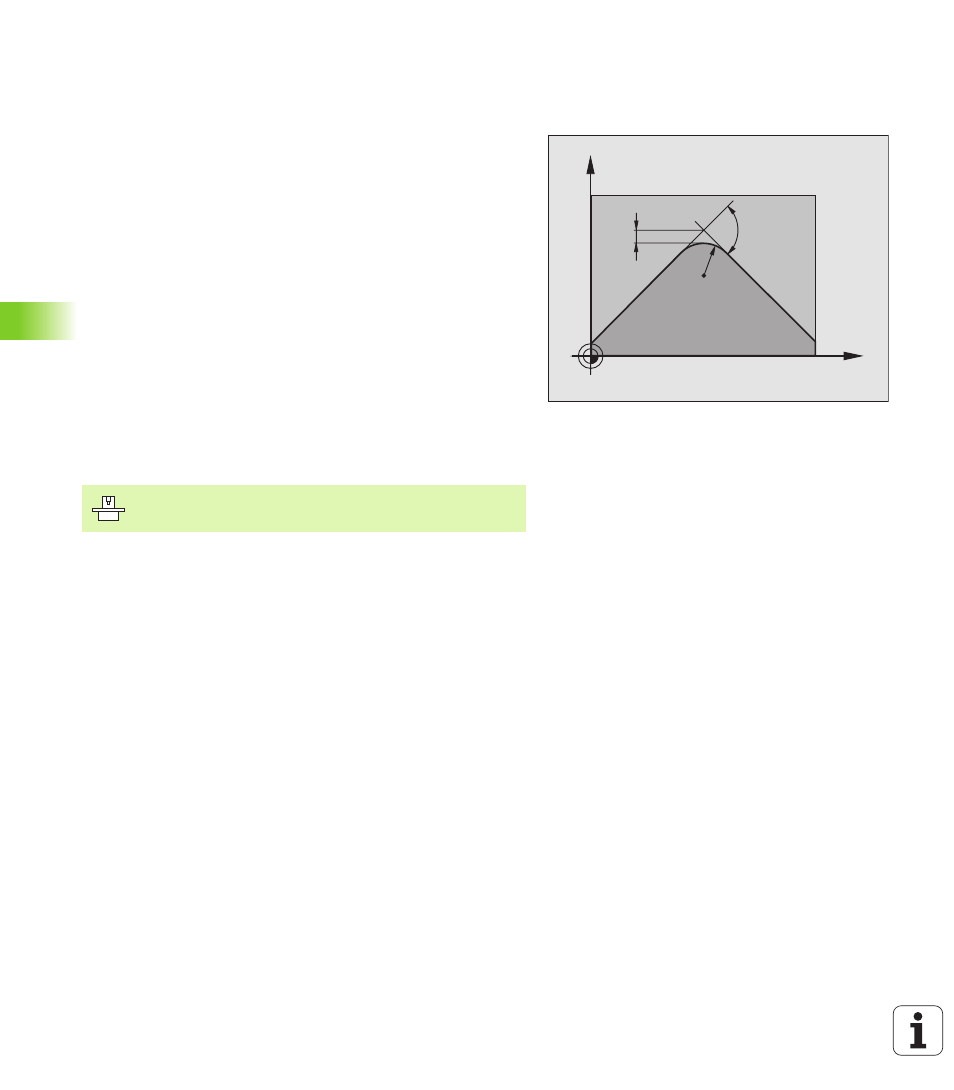

Ecart de contour admissible E
Avec la tolérance T, vous définissez dans quelle mesure le contour
fraisé peut varier du contour programmé. Si vous n'introduisez pas de
tolérance, la TNC calcule la transition de contour de manière à ce que
l'usinage ait lieu suivant l'avance programmée.
Angle limite H
Si vous introduisez un angle limite A, la TNC ne lissera que les
transitions de contour pour lesquelles le changement de sens est
supérieur à l'angle limite programmé. Si vous introduisez l'angle limite
= 0, la TNC effectuera également l'usinage des éléments de contour
tangentiels avec accélération constante. Plage d’introduction: 0° à 90°.
X
Y
T
A
R
Vous pouvez adapter le comportement avec M112 à l'aide
des paramètres-machine.
