246 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

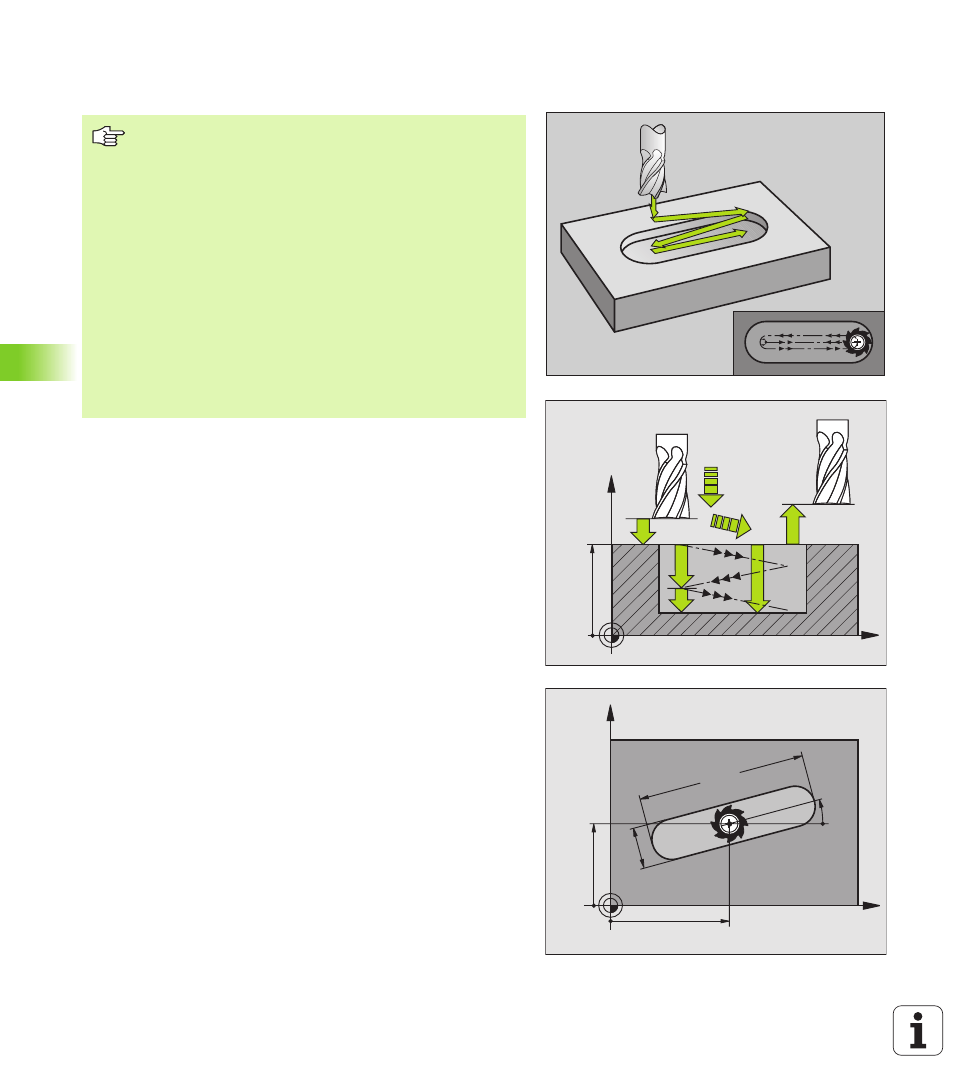

RAINURE (trou oblong) avec plongée pendulaire
(cycle G210)
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche au saut de
bride, puis au centre du cercle de gauche; partant de là, la TNC
positionne l'outil à la distance d'approche au-dessus de la surface
de la pièce
2 L'outil se déplace suivant l'avance de fraisage sur la surface de la
pièce; partant de là, la fraise se déplace dans le sens longitudinal
de la rainure – en plongeant obliquement dans la matière – vers le
centre du cercle de droite
3 Ensuite, l'outil se déplace à nouveau en plongeant obliquement
vers le centre du cercle de gauche; ces étapes se répètent jusqu'à
ce que la profondeur de fraisage programmée soit atteinte
4 A la profondeur de fraisage, la TNC déplace l'outil pour le surfaçage
à l'autre extrémité de la rainure, puis à nouveau en son centre
Finition
5 Partant du centre de la rainure, la TNC déplace l'outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3) et en plusieurs passes si
elles ont été programmées
6 A la fin du contour, l'outil s'éloigne du contour par tangentement
pour aller jusqu'au centre de la rainure
7 Pour terminer, l'outil retourne en avance rapide à la distance
d'approche et – si celui-ci est programmé – au saut de bride
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Remarques avant que vous ne programmiez
La TNC pré-positionne automatiquement l'outil dans l'axe
d'outil et dans le plan d'usinage.
Lors de l'ébauche, l'outil plonge dans la matière en
effectuant un déplacement pendulaire allant d'une
extrémité de la rainure vers l'autre. De ce fait, il n'est pas
nécessaire d'effectuer un pré-perçage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Le diamètre de la fraise ne doit pas être supérieur à la
largeur de la rainure ni inférieur au tiers de cette largeur
Le diamètre de la fraise ne doit pas être inférieur à la
moitié de la longueur de la rainure: Sinon, la TNC ne peut
pas effectuer de plongée pendulaire.
