TNC 410, TNC 426, TNC 430 HEIDENHAIN 229
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

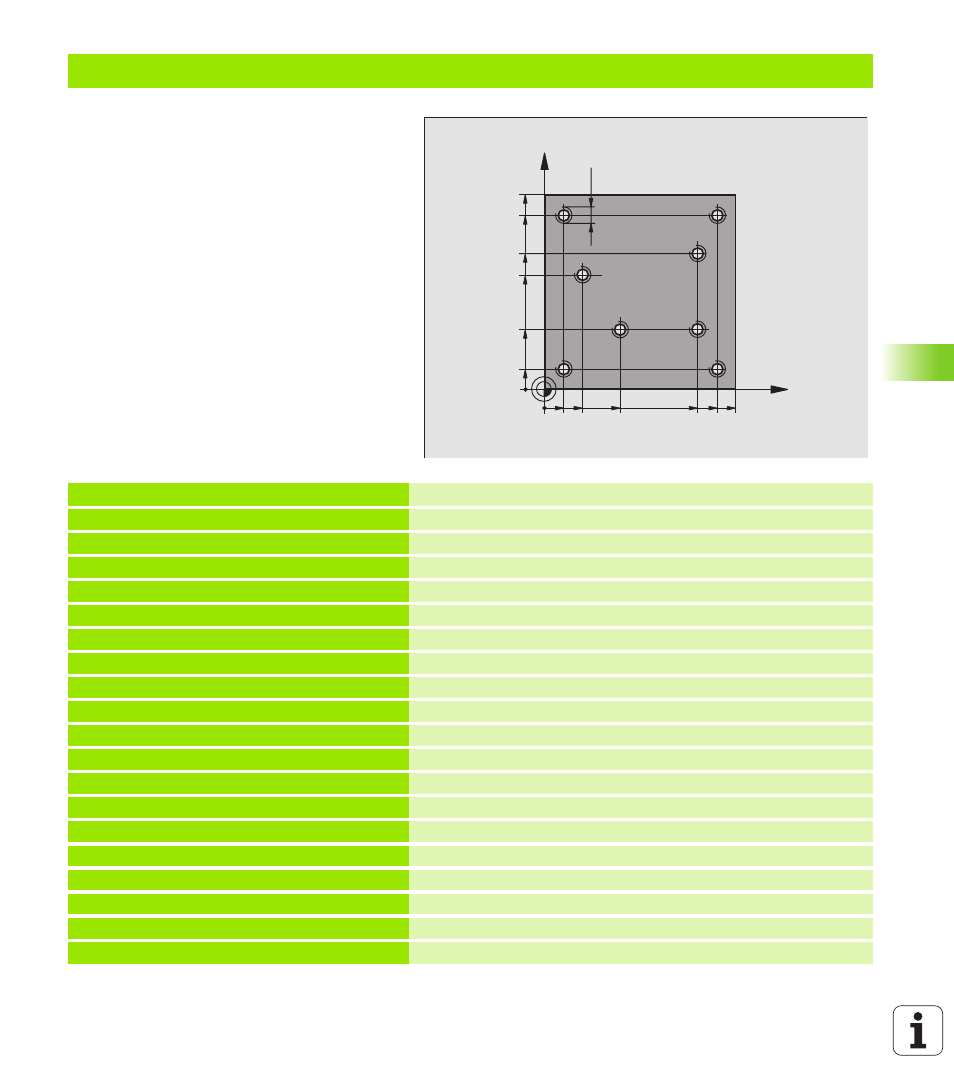

Exemple: Cycles de perçage en liaison avec le tableau de points (TNC 410 seulement)
Les coordonnées du perçage sont mémorisées
dans le tableau de points TAB1.PNT et appelées
par la TNC avec G79 PAT.
Les rayons des outils sont sélectionnés de
manière à pouvoir apercevoir toutes les étapes
de l'usinage sur le graphisme de test.
Déroulement du programme
n
Centrage
n
Perçage
n Taraudage
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 * Définition de l'outil de centrage
N40 G99 2 L+0 R+2.4 * Définition d’outil pour le foret
N50 G99 3 L+0 R+3 * Définition d'outil pour le taraud
N60 T1 G17 S5000 * Appel de l'outil de centrage
N70 G01 G40 Z+10 F5000 * Déplacer l'outil à hauteur de sécurité (programmer F avec valeur,
la TNC le positionne après chaque cycle à hauteur de sécurité)
N80 %:PAT: "TAB1" * Définir le tableau de points
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2 Définition du cycle de centrage
Q210=0 Q203=+0 Q204=0 * Pour Q203 et Q204, introduire impérativement 0
N100 G79 “PAT“ F5000 M3 * Appel du cycle en liaison avec le tableau de points TAB1.PNT,
Avance entre les points: 5000 mm/min.
N110 G00 G40 Z+100 M6 * Dégagement d'outil, changement d'outil
N120 T2 G17 S5000 * Appel d’outil pour le foret
N130 G01 G40 Z+10 F5000 * Déplacer l'outil à hauteur de sécurité (programmer F avec valeur)
N140 G200 Q200=2 Q201=-25 Q206=150 Q202=5 Définition du cycle Perçage
Q210=0 Q203=+0 Q204=0 * Pour Q203 et Q204, introduire impérativement 0
N150 G79 “PAT“ F5000 M3 * Appel du cycle en liaison avec le tableau de points TAB1.PNT
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
