176 8 Programmation: Cycles
8.1 T
ra
v
ailler a
v
ec les c
y
cles
8.1 Travailler avec les cycles
Les opérations d'usinage répétitives comprenant
plusieurs phases d'usinage sont mémorisées dans
la TNC sous forme de cycles. Il en va de même pour
les conversions de coordonnées et certaines
fonctions spéciales (cf. tableau à la page suivante).
Les cycles d'usinage portant un numéro à partir de
200 utilisent les paramètres Q comme paramètres
de transfert. Les paramètres de même fonction que
la TNC utilise dans différents cycles portent toujours
le même numéro: Ainsi, par exemple, Q200
correspond toujours à la distance d'approche, Q202
à la profondeur de passe, etc.

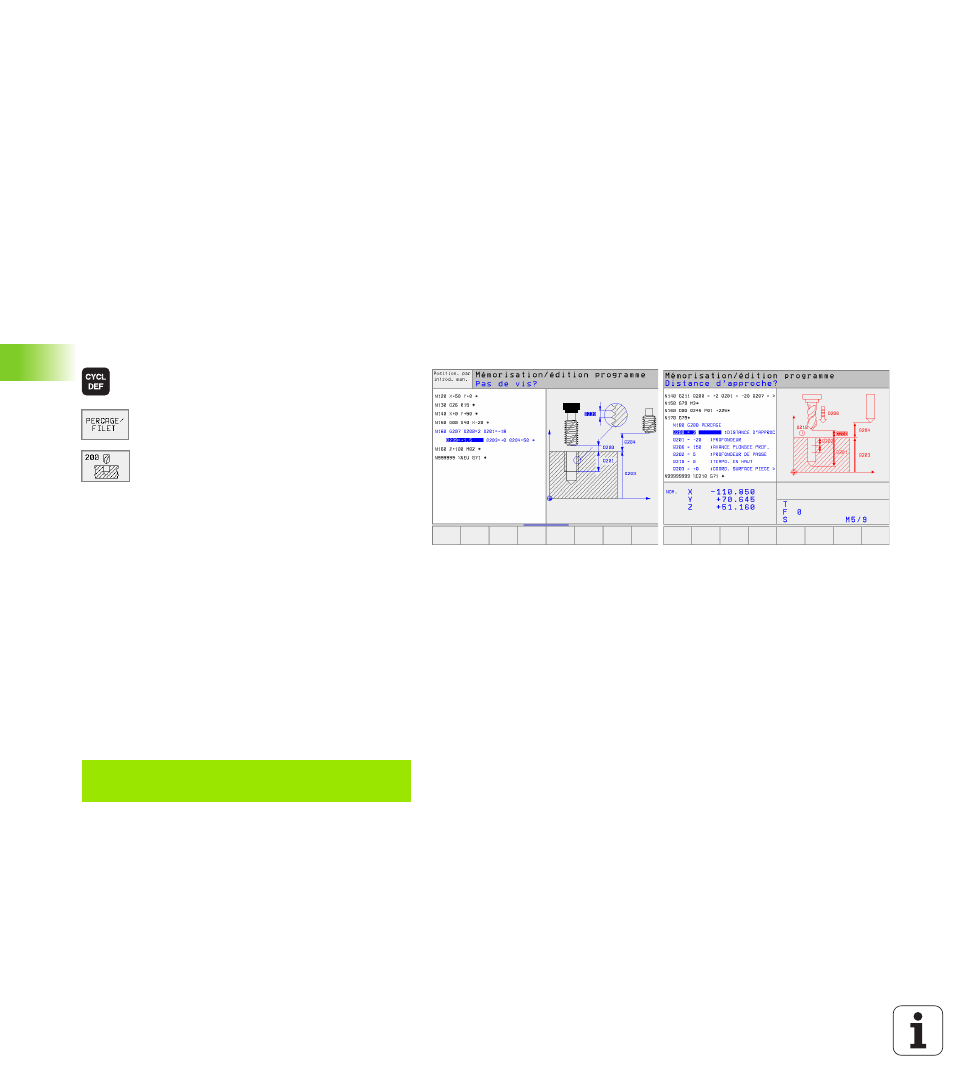

Définir le cycle avec les softkeys
U U U U La barre de softkeys affiche les
différents groupes de cycles
U U U U Sélectionner le groupe de cycles,
par exemple, les cycles de perçage
U U U U Sélectionner le cycle, par exemple
PERCAGE. La TNC ouvre un
dialogue et réclame toutes les
données d’introduction requises;
en même temps, la TNC affiche
dans la moitié droite de l'écran un
graphisme dans lequel le
paramètre à introduire est en
surbrillance
U U U U Introduisez tous les paramètres
réclamés par la TNC et validez
chaque introduction avec la touche
ENT.
U U U U La TNC ferme le dialogue lorsque
vous avez introduit toutes les
données requises
Exemple de séquence CN
N10 G200 Q200=2 Q201=-20 Q206=150 Q202=5
Q210=0 Q203=+0 Q204=50 Q211=0 *
