294
8 Programmation: Cycles
8.8 Cy
cles d'usinag
e ligne à ligne

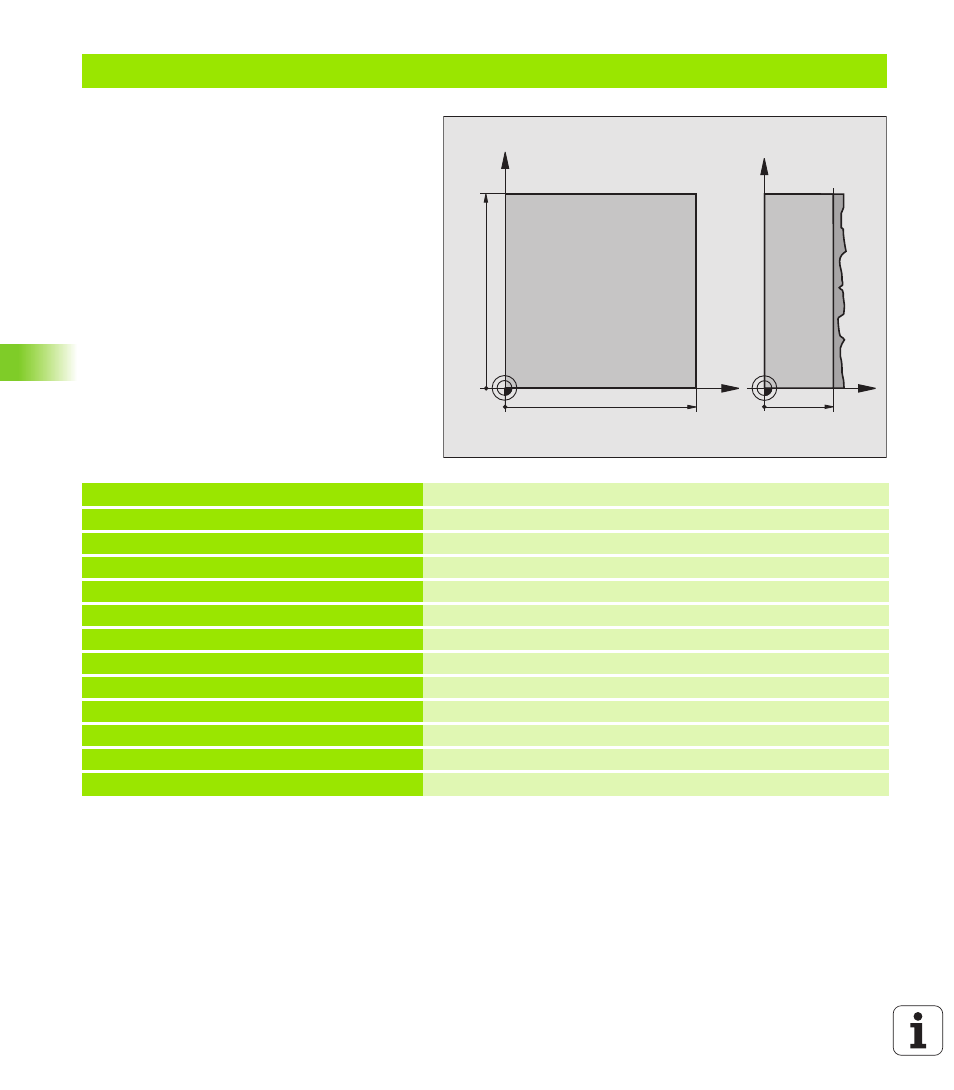

Exemple: Usinage ligne à ligne
%C230 G71
N10 G30 G17 X+0 Y+0 Z+0 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+40 *
N30 G99 T1 L+0 R+5 *
Définition de l'outil
N40 T1 G17 S3500 *
Appel d'outil
N50 G00 G40 G90 Z+250 *
Dégager l'outil
N60 G230 Q225=+0 Q226=+0 Q227=+35
Définition du cycle Usinage ligne à ligne
Q218=100 Q219=100 Q240=25 Q206=250
Q207=400 Q209=150 Q200=2 *
N70 X-25 Y+0 M03 *
Pré-positionnement à proximité du point initial
N80 G79 *
Appel de cycle
N90 G00 G40 Z+250 M02 *
Dégager l’outil, fin du programme
N999999 %C230 G71 *
X
Y
100
100
Z
Y
35
