228 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

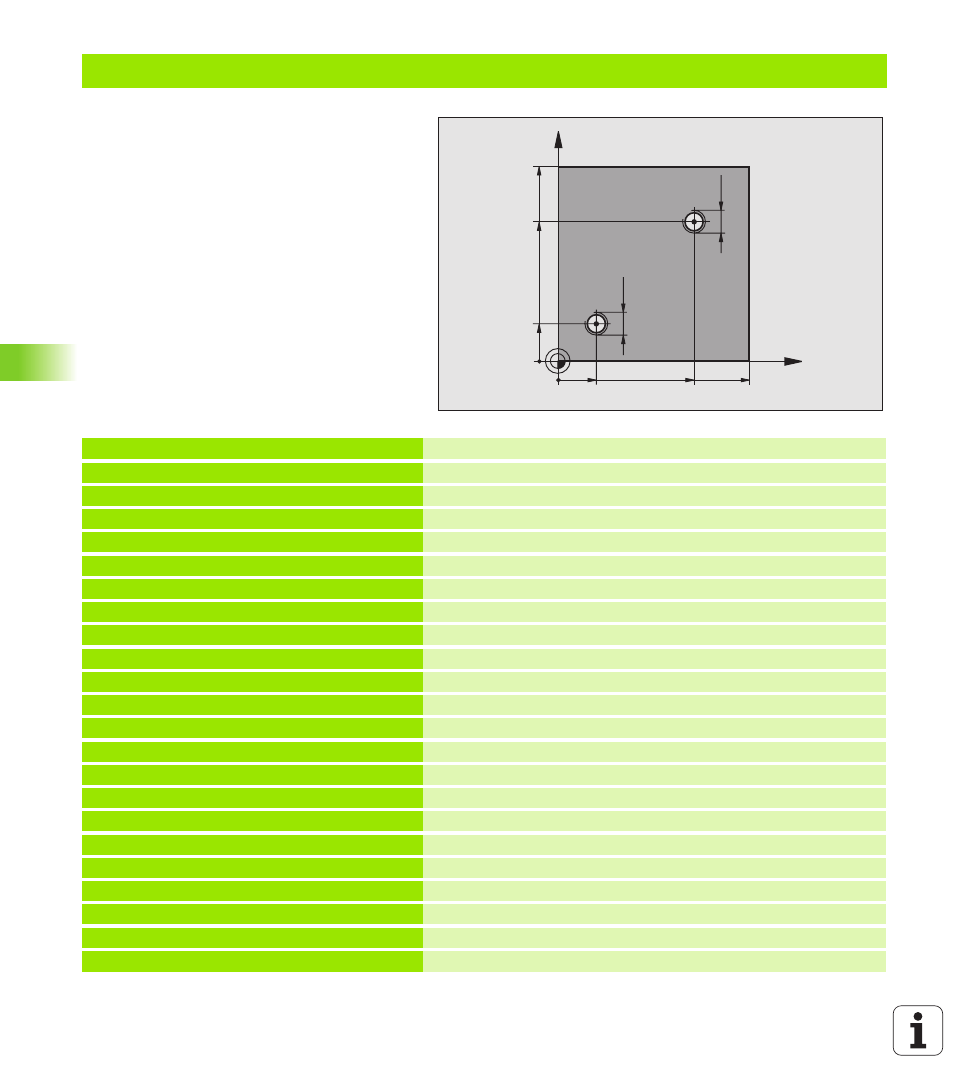

Exemple: Cycles de perçage
Déroulement du programme
n Programmer le cycle de perçage dans le
programme principal
n Programmation de l'usinage dans le sous-
programme, cf. „Sous-programmes”, page 319
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Définition de l'outil
N40 T1 G17 S4500 * Appel d'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 G86 P01 +30 P02 -1,75 * Définition du cycle Filetage
N70 X+20 Y+20 * Aborder le trou 1
N80 L1,0 * Appeler le sous-programme 1
N90 X+70 Y+70 * Aborder le trou 2
N100 L1,0 * Appeler le sous-programme 1
N110 G00 Z+250 M2 * Dégager l’outil, fin du programme principal
N120 G98 L1 * Sous-programme 1: Filetage
N130 G36 S0 * Définir l'angle de broche pour l'orientation
N140 M19 * Orienter la broche (répétition de filetage possible)
N150 G01 G91 X-2 F1000 * Décaler l’outil pour plongée sans risque de collision (dépend
du diamètre primitif et de l'outil)
N160 G90 Z-30 * Aller à la profondeur initiale
N170 G91 X+2 * Amener l’outil à nouveau au centre du trou
N180 G79 * Appeler le cycle 18
N190 G90 Z+5 * Dégagement
N200 G98 L0 * Fin du sous-programme 1
N999999 %C18 G71 *
X
Y
20
20
100
100
70
70
M12
M12
