TNC 410, TNC 426, TNC 430 HEIDENHAIN
227
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

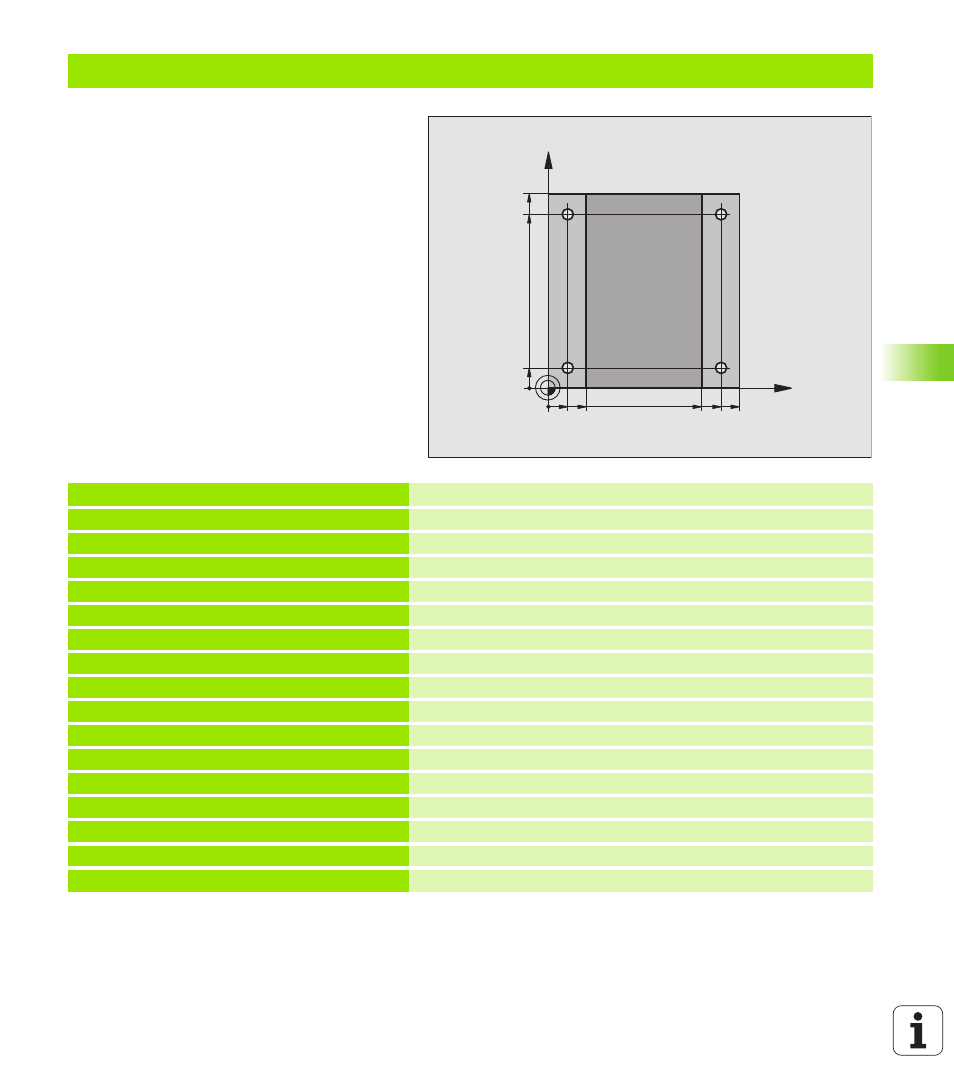

Exemple: Cycles de perçage
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Définition de l'outil
N40 T1 G17 S4500 *
Appel d'outil
N50 G00 G40 G90 Z+250 *
Dégager l'outil
N60 G200 Q200=2 Q201=-15 Q206=250
Définition du cycle
Q202=5 Q210=0 Q203=0 Q204=50 *
N70 X+10 Y+10 M3 *
Aborder le trou 1, marche broche
N80 Z-8 M99 *
Pré-positionnement dans l'axe de broche, appel du cycle
N90 Y+90 M99 *
Aborder le trou 2, appel du cycle
N100 Z+20 *
Dégagement axe de broche
N110 X+90 *
Aborder le trou 3
N120 Z-8 M99 *
Pré-positionnement dans l'axe de broche, appel du cycle
N130 Y+10 M99 *
Aborder le trou 4, appel du cycle
N140 G00 Z+250 M2 *
Dégager l’outil, fin du programme
N999999 %C200 G71 *
Appel de cycle
X
Y
20
10
100
100
10
90
90
80
