8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

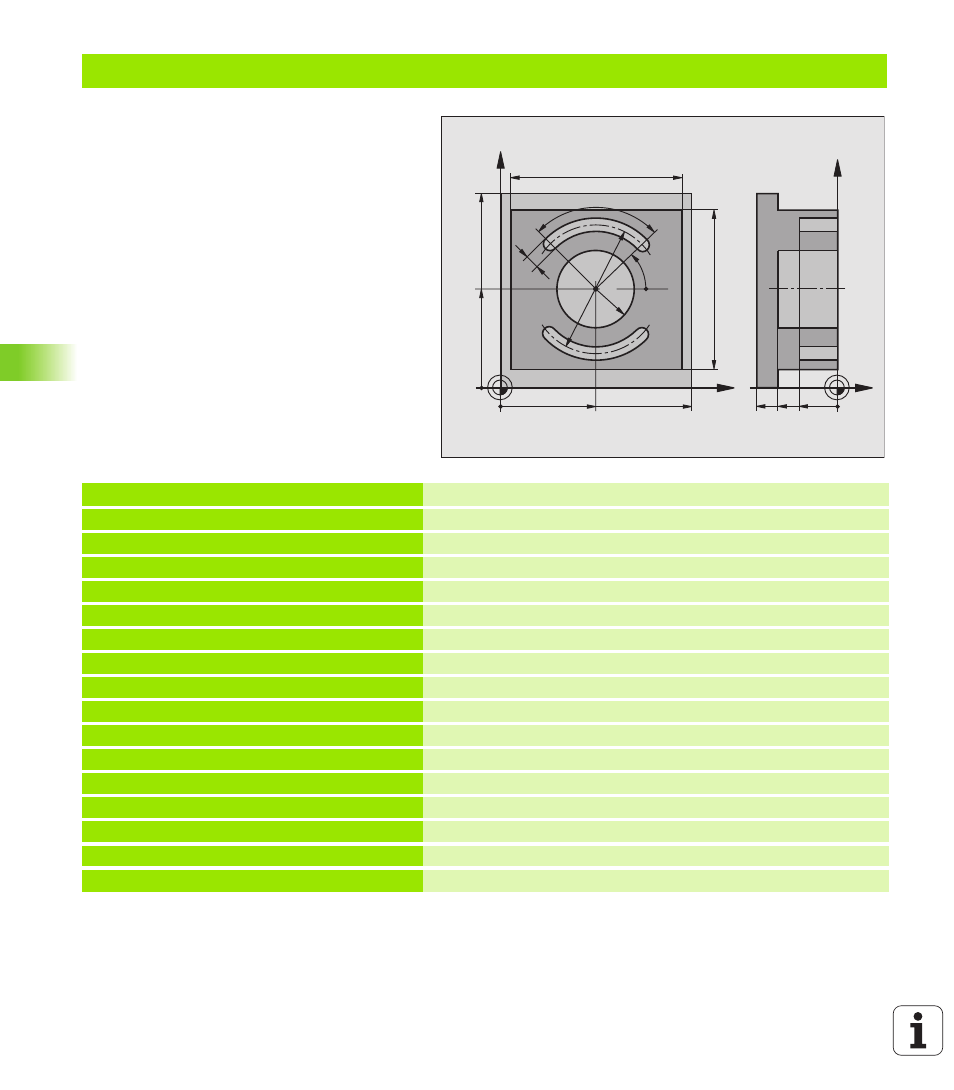

Exemple: Fraisage de poche, tenon, rainure
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Définition de l’outil d’ébauche/de finition
N40 G99 T2 L+0 R+3 *
Définition d’outil pour fraise à rainurer
N50 T1 G17 S3500 *
Appel de l’outil d’ébauche/de finition
N60 G00 G40 G90 Z+250 *
Dégager l'outil
N70 G213 Q200=2 Q201=-30 Q206=250 Q202=5
Définition du cycle pour usinage externe
Q207=250 Q203=+0 Q204=20 Q216=+50
Q217=+50 Q218+90 Q219=80 Q220=0 Q221=5*
N80 G79 M03 *
Appel du cycle pour usinage externe
N90 G78 P01 2 P02 -30 P03 5 P04 250 P05 25
Définition du cycle Poche circulaire
P06 400 *
N100 G00 G40 X+50 Y+50 *
N110 Z+2 M99 *
Appel du cycle Poche circulaire
N120 Z+250 M06 *
Changement d’outil
N130 T2 G17 S5000 *
Appel d’outil pour fraise à rainurer
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
