TNC 410, TNC 426, TNC 430 HEIDENHAIN
33
3.1 Pr
ogr
a
mmation et exécution d’opér
a
tions simples d’usinag
e

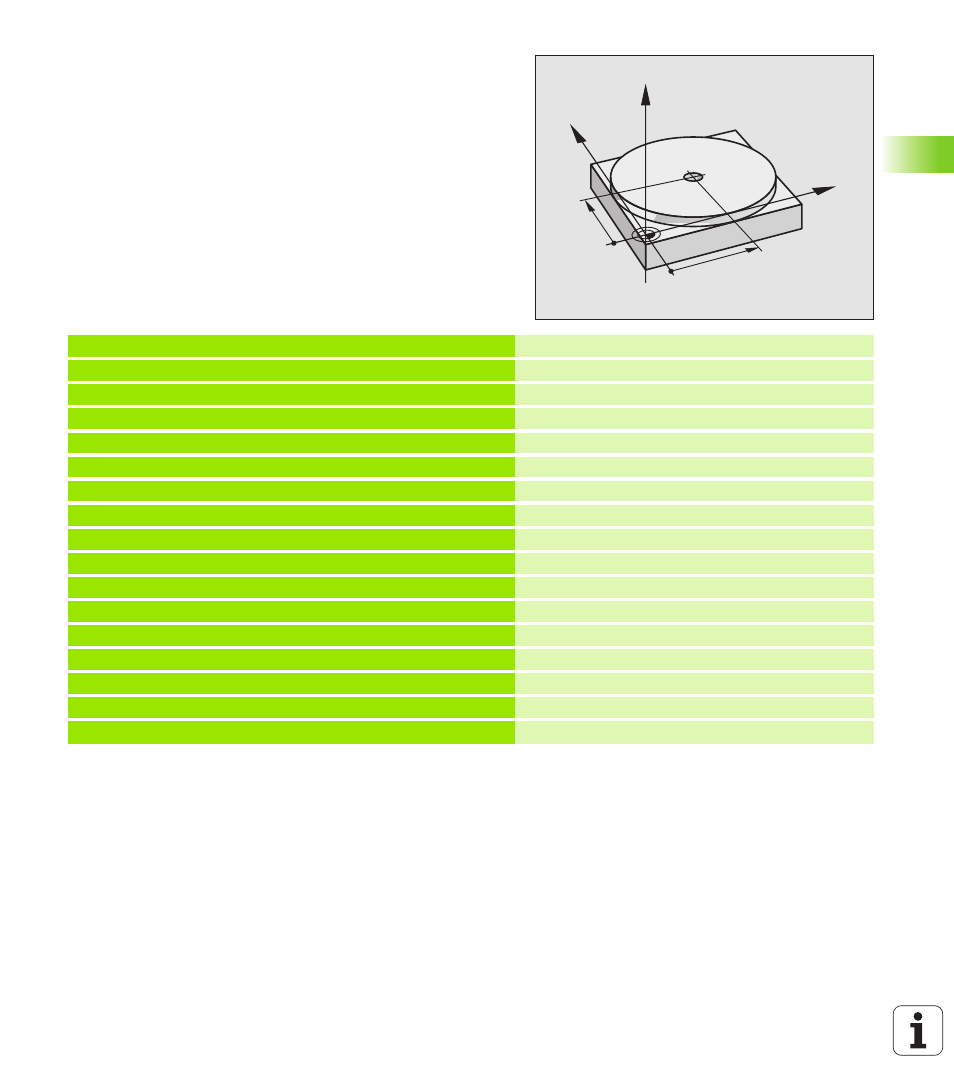

Exemple 1
Une seule pièce doit comporter un trou profond de 20 mm. Après avoir
serré et dégauchi la pièce, puis initialisé le point de référence, le trou
peut être programmé en quelques lignes, puis usiné.
L'outil est pré-positionné tout d'abord au-dessus de la pièce à l'aide de
séquences linéaires, puis positionné à une distance d'approche de 5
mm au-dessus du trou. Celui-ci est ensuite usiné à l'aide du cycle G83
Perçage profond.
Fonction de droites G00 (cf. „Droite en avance rapide G00 Droite en
avance d'usinage G01 F. . .” à la page 127), cycle G83 Perçage profond
(cf. „PERCAGE PROFOND (cycle G83)” à la page 185).
Y
X
Z
50
50
%$MDI G71 *
N10 G99 T1 L+0 R+5 *
Définir l'outil: Outil zéro, rayon 5
N20 T1 G17 S2000 *
Appeler l’outil: Axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
N30 G00 G40 G90 Z+200 *
Dégager l'outil (avance rapide)
N40 X+50 Y+50 M3 *
Positionner l'outil en avance rapide au-dessus du
trou, marche broche
N50 G01 Z+2 F2000 *
Positionner l'outil à 2 mm au-dessus du trou
N60 G83
Définir le cycle G83 Perçage profond:
P01 +2
Distance d'approche de l'outil au-dessus du trou
P02 -20
Profondeur de trou (signe = sens de l'usinage)
P03 +10
Profondeur de la passe avant le retrait
P04 0,5
Temporisation au fond du trou, en secondes
P05 250 *
Avance de perçage
N70 G79 *
Appeler le cycle G83 Perçage profond
N80 G00 G40 Z+200 M2 *
Dégager l'outil
N99999 %$MDI G71 *
Fin du programme
