5 Programmation: Outils
5.2 Données d'outils
Calculez la longueur L à l'aide d'un dispositif de préréglage
Introduisez directement la valeur calculée dans la définition d'outil G99
ou dans le tableau d'outils.
Rayon d'outil R
Introduisez directement le rayon d’outil R.
Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR>0).
Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l'appel d'outil avec T.
Une valeur Delta négative correspond à une réduction d'épaisseur (DL,
DR<0). Elle est introduite pour l'usure d'outil dans le tableau d'outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans une
séquence T, vous pouvez également introduire la valeur sous forme de
paramètre Q.
Plage d’introduction: Les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une fois dans une séquence G99
le numéro, la longueur et le rayon:
U
U
U
U
Sélectionner la définition d’outil. Valider avec la touche
ENT
U
U
U
U
Introduire le numéro d'outil: pour désigner l'outil sans
ambiguité
U
U
U
U
Introduire la longueur d'outil: valeur de correction pour
la longueur
U
U
U
U
Introduire le rayon d'outil
Exemple de séquence CN:

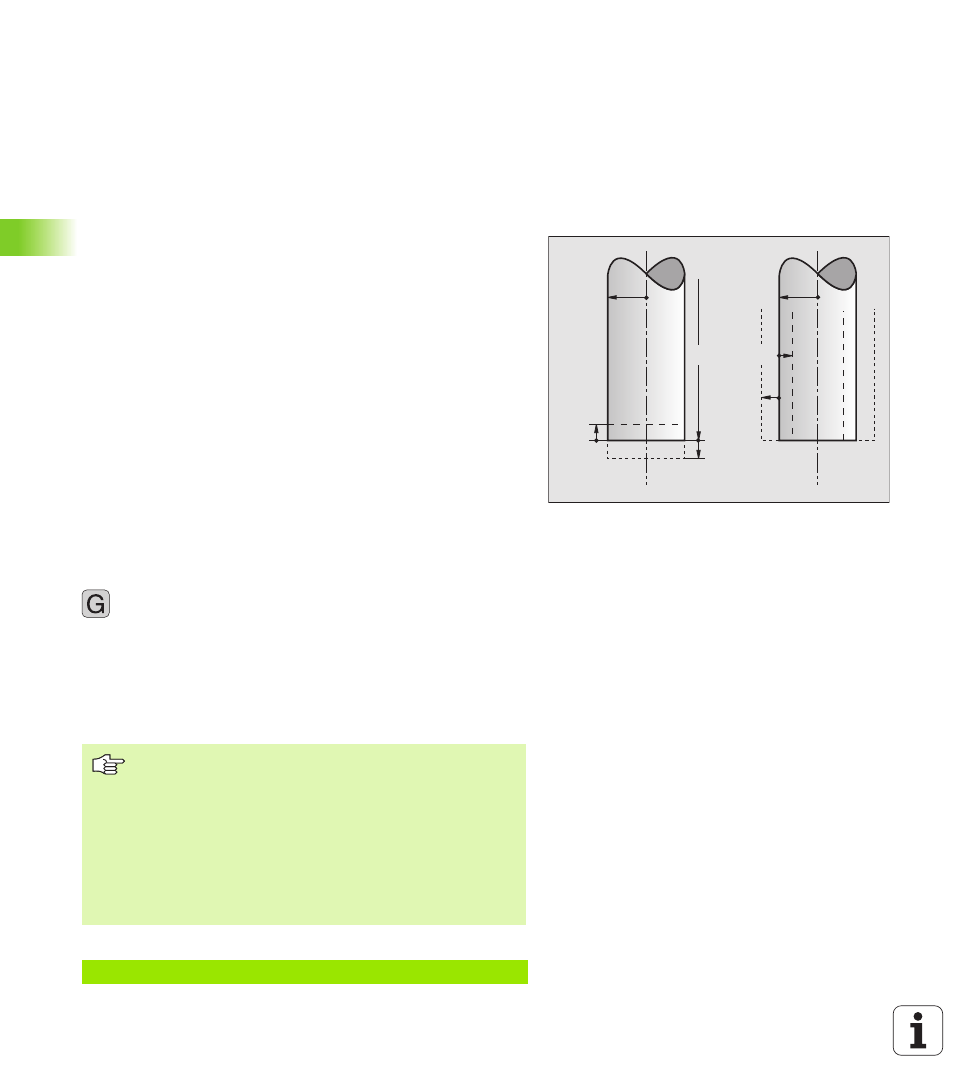

DR<0
DR>0
DL<0
R
DL>0
L
R
Pendant la dialogue, vous pouvez insérer directement la
valeur de longueur de le champ de dialogue.
TNC 426, TNC 430:
Appuyer sur la touche „Prise en compte position
effective“. Veillez à ce que l'axe d'outil soit sélectionné
dans l'affichage d'état.
TNC 410:
Appuyez sur la softkey POS. ACT. Z.
N40 G99 T5 L+10 R+5 *
