1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
n dégauchir les pièces automatiquement
n
initialiser les points de référence avec rapidité et précision
n mesurer la pièce pendant l'exécution du programme
n digitaliser des formes 3D (option) et
n étalonner et contrôler les outils

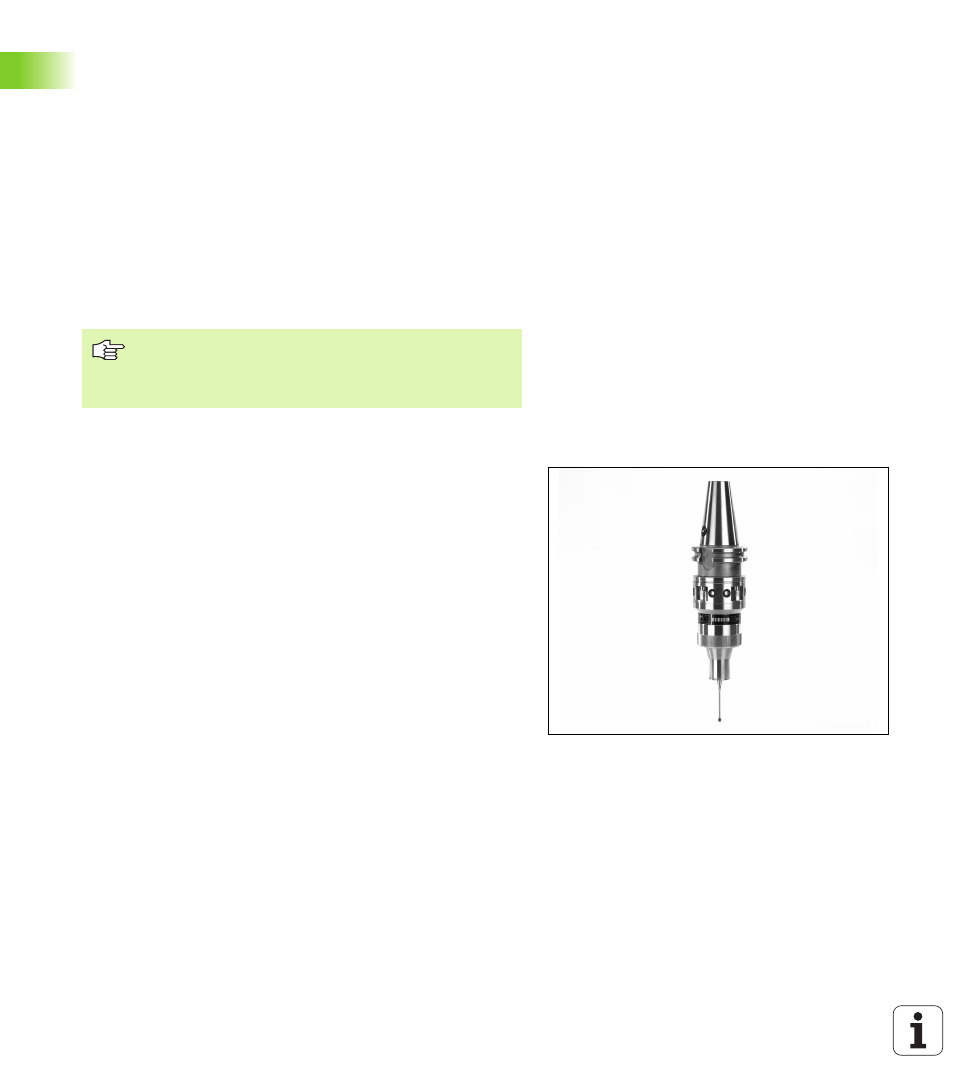

Les palpeurs à commutation TS 220, TS 630 et TS 632
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence, aux
mesures sur la pièce et à la digitalisation. Le TS 220 transmet les
signaux de commutation par l'intermédiaire d'un câble et représente
donc une alternative à prix intéressant si vous comptez effectuer
ponctuellement des opérations de digitalisation.
Les TS 630 et TS 632, sans câble, ont été conçus spécialement pour
les machines équipées d'un changeur d'outils. Les signaux de
commutation sont transmis par voie infrarouge.
Principe de fonctionnement: Dans les palpeurs à commutation
de HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du palpeur.
A partir d'une série de valeurs de positions ainsi digitalisées, la TNC
crée un programme composé de séquences linéaires en format
HEIDENHAIN. Ce programme peut être ensuite traité sur PC à l'aide
du logiciel d'exploitation SUSA afin de corriger certaines formes et
rayons d'outils ou pour calculer des formes positives/négatives. Si la
bille de palpage est égale au rayon de la fraise, les programmes
peuvent être exécutés immédiatement.
Toutes les fonctions pour palpeur sont décrites dans un
autre Manuel d'utilisation. Si nécessaire, adressez-vous à
HEIDENHAIN pour recevoir ce Manuel d'utilisation.
Référence: 329 203-xx.
