258
8 Programmation: Cycles
8.5 Cy
cles d'usinag
e de motifs de points

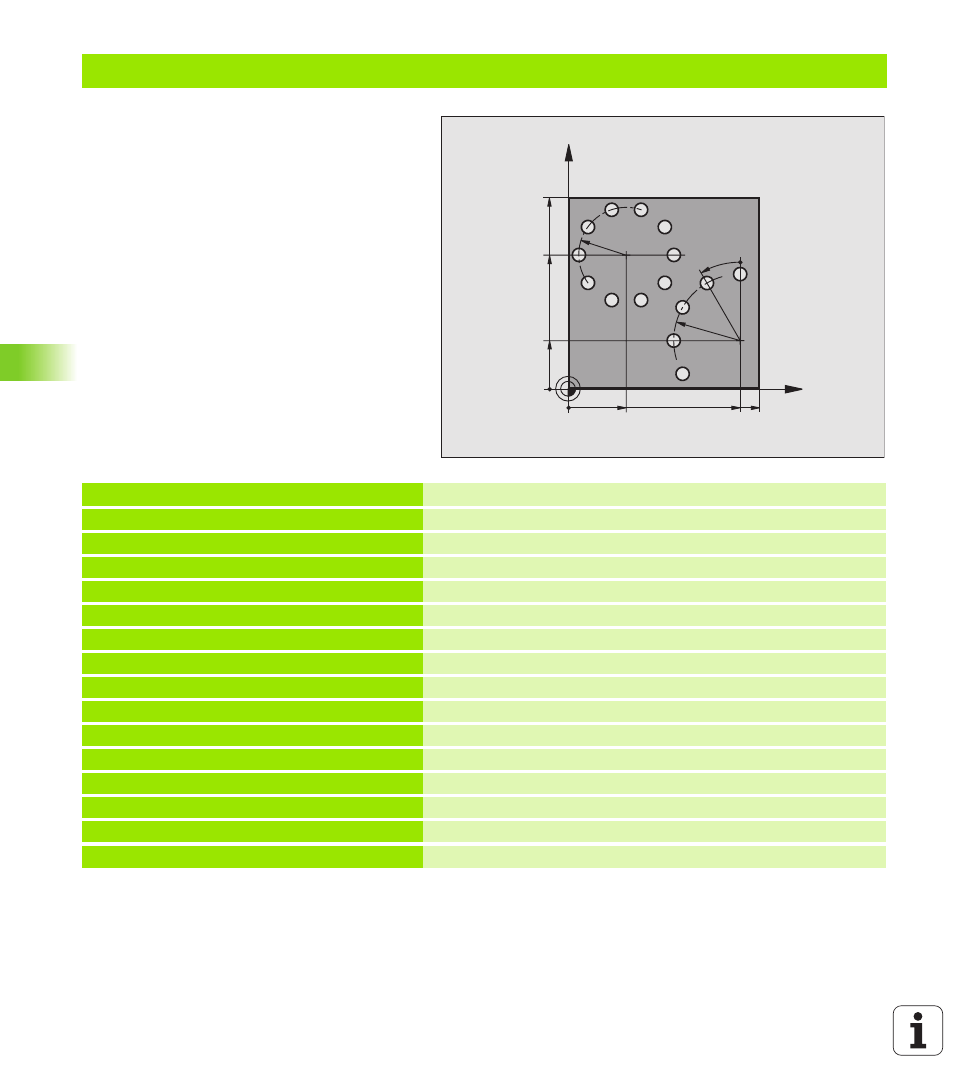

Exemple: Cercles de trous
%CERCTR G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Définition de l'outil
N40 T1 G17 S3500 *
Appel d'outil
N50 G00 G40 G90 Z+250 M03 *
Dégager l'outil
N60 G200 Q200=2 Q201=-15 Q206=250
Définition du cycle Perçage
Q202=4 Q210=0 Q203=+0 Q204=0 *
N70 G220 Q216=+30 Q217=+70 Q244=50
Définition du cycle pour le cercle de trous 1
Q245=+0 Q246=+360 Q247=+0 Q241=10
Q200=2 Q203=+0 Q204=100 *
N80 G220 Q216=+90 Q217=+25 Q244=70
Définition du cycle pour le cercle de trous 2
Q245=+90 Q246=+360 Q247=+30 Q241=5
Q200=2 Q203=+0 Q204=100 *
N90 G00 G40 Z+250 M02 *
Dégager l’outil, fin du programme
N999999 %CERCTR G71
X
Y
30
70
100
100
R25
R35
30°
90
25
